5.2.4. Проверка усилия на рулевом колесе

ПРИМЕЧАНИЕ

Перед проведением проверки проверьте давление в шинах, тип шин и поверхность контакта.

Установите рулевое колесо в центральное положение.

Снимите накладку рулевого колеса.

Запустите двигатель и установите обороты холостого хода.

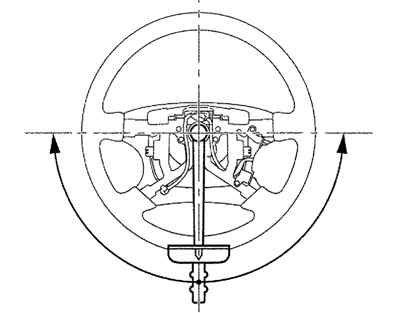

Рис. 5.11. Измерение усилия на рулевом колесе в обоих направлениях

Используя динамометрический ключ, измерьте усилие на рулевом колесе в обоих направлениях (рис. 5.11).

Предельно допустимое усилие: 6 Н·м.

Если усилие на рулевом колесе больше предельно допустимого, отремонтируйте усилитель рулевого управления.

Затяните гайку крепления рулевого колеса.

Момент затяжки: 35 Н·м.

Установите накладку рулевого колеса.
