2.4.5.9. Измерение зазора в зубчатом зацеплении распределительных валов

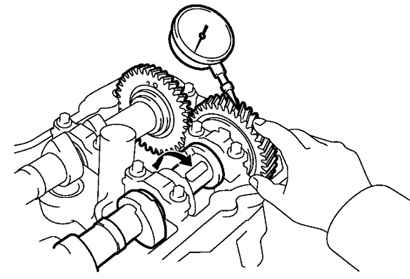

Рис. 2.282. Измерение зазора в зубчатом зацеплении распределительных валов

Установите оба распределительных вала в головку блока, не устанавливая вспомогательную шестерню привода распределительного вала выпускных клапанов. Циферблатным индикатором измерьте зазор в зубчатом зацеплении (рис. 2.282).

Номинальный зазор – 0,02–0,20 мм;

Максимальный зазор – 0,30 мм.

Если зазор больше максимального, замените распределительные валы.
