2.4.5.10. Проверка расточки под толкатели в корпусе головки блока

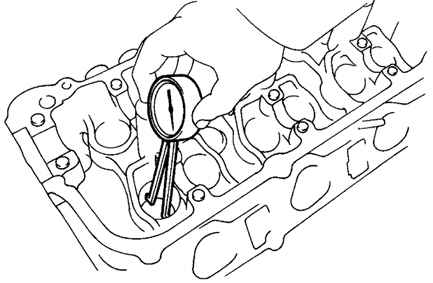

Рис. 2.283. Проверка расточки под толкатели в корпусе головки блока

Индикатором-нутромером измерьте диаметры расточек под толкатели в головке блока цилиндров (рис. 2.283).

Диаметр расточки под толкатель в головке блока – 31,000–31,018 мм.
