2.4.5.6. Проверка клапанной пружины

Рис. 2.277. Проверка неперпендикулярности пружины клапана

Используя металлический угольник (90°), проверьте неперпендикулярность пружины клапана, как показано на рисунке 2.277.

Максимально допустимая неперпендикулярность составляет – 2,0 мм

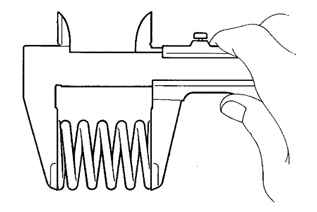

Рис. 2.278. Измерение длины пружины клапана

Штангенциркулем измерьте длину пружины в свободном состоянии (рис. 2.278).

Длина пружины клапана – 45,50 мм.

Если длина пружины отличается от номинальной, замените пружину клапана.

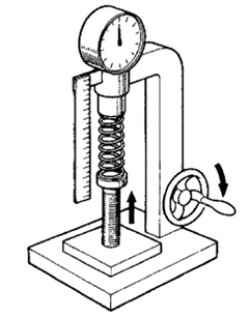

Рис. 2.279. Измерение степени сжатия пружины с помощью тестера

Тестером для проверки пружин измерьте усилие, необходимое для сжатия пружины до установочной длины (рис. 2.279).

Сила упругости пружины при длине 33,8 мм – 186–206 Н.

Если усилие выходит за указанные пределы, замените пружину клапана.
