2.3.9.5. Система ETCS-i (Интеллектуальная система управления дроссельной заслонкой с электроприводом)

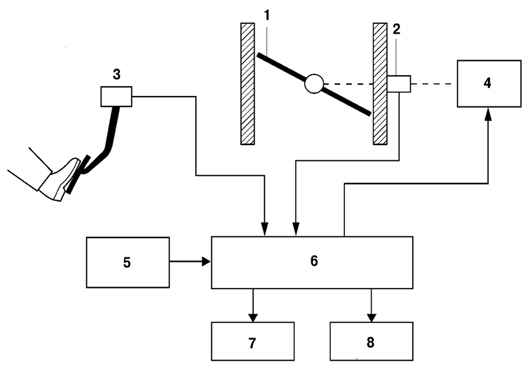

Рис. 2.211. Схема системы ETCS-i: 1 – дроссельная заслонка; 2 – датчик положения дроссельной заслонки; 3 – датчик положения педали управления подачей топлива; 4 – электродвигатель привода дроссельной заслонки; 5 – датчик расхода воздуха; 6 – электронный б

В обычном дроссельном патрубке открытие дроссельной заслонки однозначно определяется усилием на педали управления подачей топлива. Напротив, в системе ETCS-i (рис. 2.211) электронный блок управления двигателя рассчитывает оптимальный угол открытия дроссельной заслонки, который соответствует условиям движения, и использует электродвигатель привода дроссельной заслонки, чтобы управлять ее открытием. Трос и рычаг привода дроссельной заслонки были удалены, а датчик положения установлен на педали управления подачей топлива.

Электронный блок управления двигателя приводит в действие электродвигатель привода дроссельной заслонки путем задания целевого угла открытия дроссельной заслонки в соответствии с режимом движения транспортного средства.

Блок управления двигателя поддерживает на определенном уровне частоту вращения двигателя на холостом ходу.

Во время переключения передач управление дроссельной заслонкой синхронизируется с работой системы ЕСТ (Трансмиссия с электронным управлением), чтобы уменьшить ударные нагрузки.

Электронный блок управления двигателя с интегрированным электронным блоком управления системы автоматического регулирования скорости движения непосредственно приводит в действие дроссельную заслонку для автоматического регулирования скорости движения.
