2.3.9.2. Датчик положения распредвала

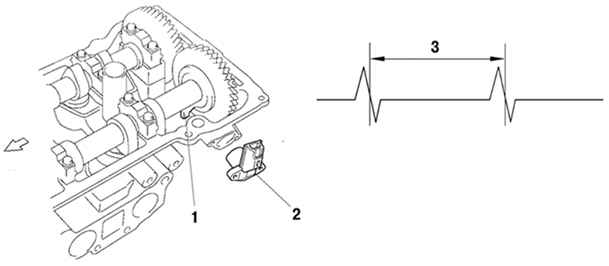

Рис. 2.208. Датчик положения рапредвала: 1 – ротор синхронизации; 2 – датчик положения распредвала; 3 – ротор синхронизации (720 ° CA)

Датчик положения распредвала (рис. 2.208) установлен на левой головке блока цилиндров. Для определения положения распредвала используется ротор синхронизации, который используется для генерации одного импульса за каждые 2 оборота коленчатого вала.
