2.3.9.11. Управляющий клапан впуска открыт (VSV выключен)

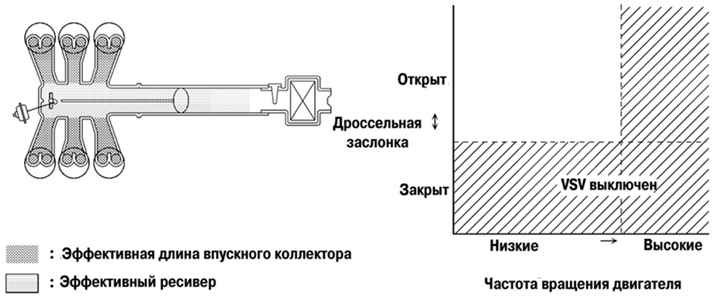

Рис. 2.216. Схема работы управляющего клапана впуска в положении «открыт»

Электронный блок управления двигателя выключает VSV для уменьшения длительности цикла пульсации, при этом на диафрагму исполнительного механизма действует атмосферный воздух, а управляющий клапан открывается. Когда управляющий клапан открыт, эффективная длина впуксного коллектора уменьшается и пиковая эффективность впуска смещается в область высоких оборотов двигателя, таким образом обеспечивая большую мощность в этой области.
