2.3.9.10. Управляющий клапан впуска закрыт (VSV включен)

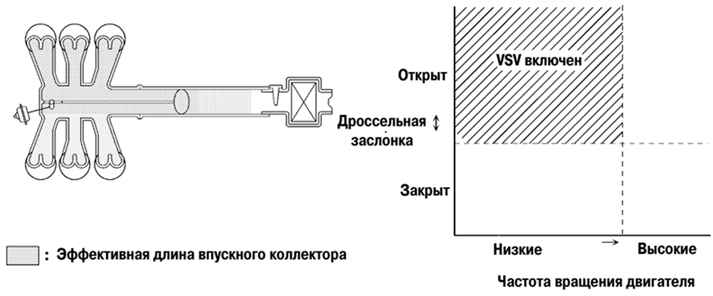

Рис. 2.215. Схема работы управляющего клапана впуска в положении «закрыт»

Электронный блок управления двигателя активирует VSV для увеличения длительности цикла пульсации, при этом вакуум действует на диафрагму исполнительного механизма. Управляющий клапан закрывается. В результате эффективная длина впускного коллектора увеличивается, а эффективность впуска в диапазоне низких и средних оборотов улучшается вследствие влияния динамики воздушного потока на впуске, таким образом увеличивая мощность двигателя.
