3.2.5. Впускной коллекторСнятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
|
1. Стравите давление в топливной системе и отсоедините провод
минусовой клеммы аккумулятора.
|
|
ВЕРХНЯЯ КАМЕРА КОЛЛЕКТОРА
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 2. Слейте охлаждающую жидкость.
|
 |
3. Выкрутите два болта (стрелки)
и снимите крышку двигателя.
|
| 4. Снимите воздушный фильтр.
|
| 5. Отсоедините провода и шланги
от дросселя, отсоедините тросик дроссельной заслонки.
|
 |
6. Отсоедините трубку системы рециркуляции
(стрелка) выпускных газов от камеры.
|
 |
7. Снимите два кронштейна камеры. |
 |

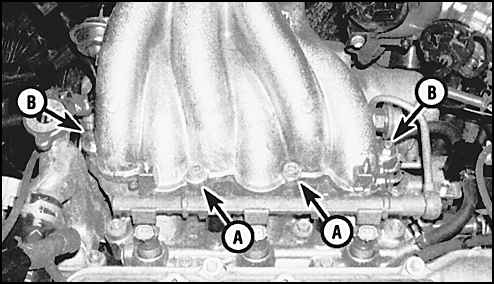

8. Выкрутите болты (А) и скрутите гайки (В),
крепящие камеру, к расположенному ниже впускному коллектору и снимите
камеру.
|
|
НИЖНЯЯ ЧАСТЬ КОЛЛЕКТОРА
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 2. Отсоедините провода от топливных
инжекторов.
|
 |
3. Отсоедините шланг обогревателя
(А) и шланг подачи воздуха (В) от коллектора отсоедините топливный
шланг от топливной магистрали. |
 |
4. Выкрутите болты и скрутите
гайки (стрелки), снимите нижнюю секцию коллектора – цифрами указана
последовательность затягивания болтов и гаек.
|
 |
5. Под нижней частью коллектора
расположен шланг охлаждающей жидкости (стрелка). Если Вы сняли впускной
коллектор, настоятельно рекомендуется заменить старый шланг на новый.
|
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Тщательно почистите и протрите ацетоном
стыкующиеся поверхности коллектора и головок.
|
| 2. Установите новые прокладки и установите нижнюю
секцию коллектора и затяните болты до требуемого момента затяжки.
|
| 3. Установите оставшиеся детали.
|
|
|
|
