| 1. Снимите масляный поддон.
|
| 2. Снимите газораспределительный
ремень и нижний промежуточный шкив.
|
| 3. Снимите звездочку коленчатого
вала.
|
|
|

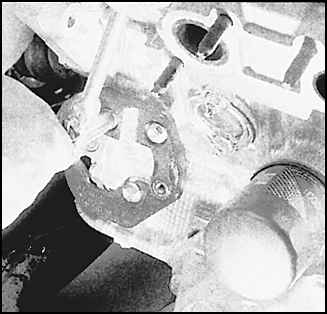

4. Открутите болты (стрелки)
и снимите маслозаборный патрубок.
|
| 5. Снимите генератор.
|
| 6. Снимите компрессор системы кондиционирования
воздуха и сдвиньте его в сторону. Не отсоединяйте шланги от компрессора.
|
|
|
7. Снимите кронштейн компрессора. |
|
|
8. Снимите регулировочную пластину насоса
системы усиления рулевого управления и сдвиньте насос в сторону от
масляного насоса.
|
|
|
9. Снимите нижний промежуточный шкив газораспределительного
ремня.
|
| 10. Выкрутите болты и отсоедините
масляный насос от двигателя.
|
|
|

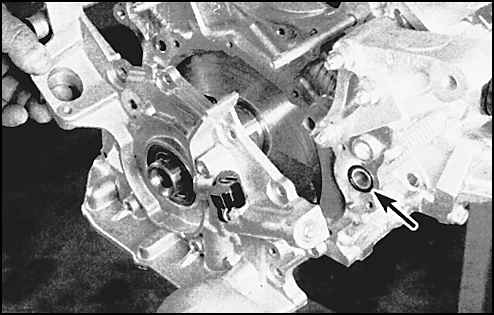

11. Снимите уплотнительное кольцо.
Снимите стопорное кольцо редукционного клапана, достаньте фиксатор
пружину, пружину и поршень клапана.
|
|
|
12. Выкрутите винты и снимите крышку насоса.
|

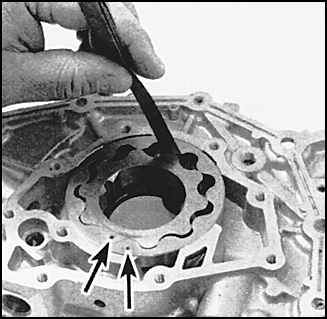

| 13. Снимите крышку и достаньте шестерни
насоса.
|
| 14. Тщательно почистите и протрите
ацетоном стыкующиеся поверхности кожуха насоса и блока цилиндров
|
