7.1.10. Проверка выключателя указателей поворота (в переключателе освещения)

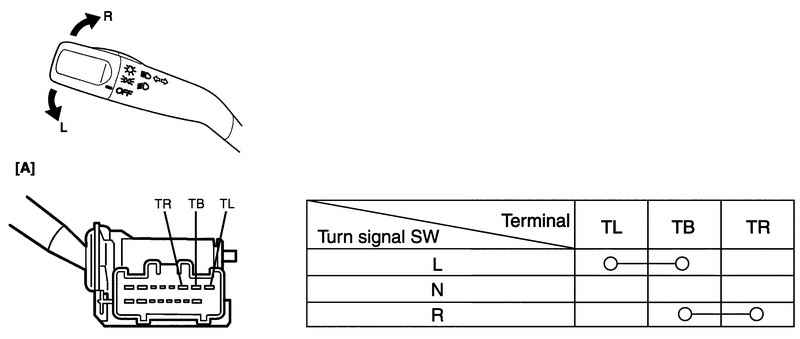

Рис. 7.15. Схема проверки выключателя указателей поворота

Проверьте целостность цепи между выводами при каждом положении выключателя (рис. 7.15). Если результат проверки отрицательный, замените выключатель.
