7.1.8. Выключатель аварийной сигнализации

Проверка выключателя сигналов торможения

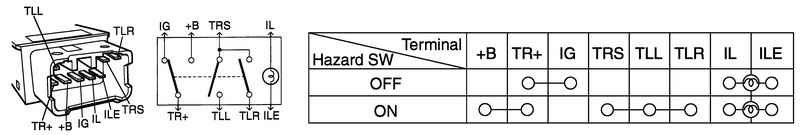

Схема проверки выключателя аварийной сигнализации
Рис. 7.14. Схема проверки выключателя аварийной сигнализации


Проверьте непрерывность цепи между выводами выключателя сигналов торможения при каждом положении выключателя. Если результат проверки отрицательный, замените выключатель (рис. 7.14).
