7.1.13. Снятие и установка передней противотуманной фары

Снятие

Отсоедините провод от отрицательного вывода аккумуляторной батареи.

Снимите передний бампер.

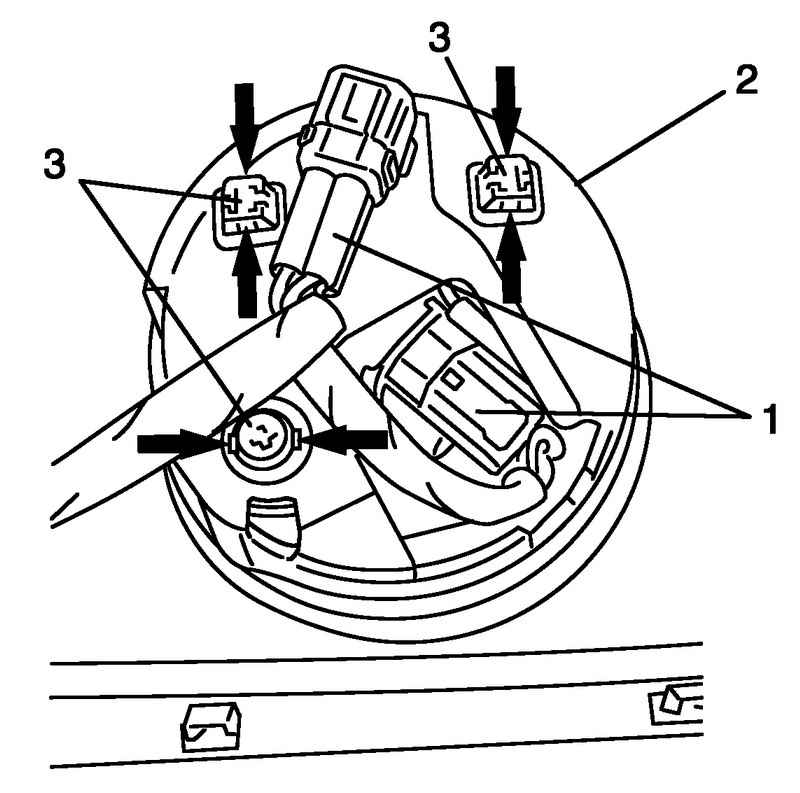

Рис. 7.19. Разъемы электропитания передней противотуманной фары

Отсоедините разъемы 1 от противотуманных фар 2 (рис. 7.19).

Отсоедините зажимы 3 противотуманных фар 2 нажимая на них в направлении стрелки (рис. 7.19).

Установка

Установка производится в порядке, обратном снятию.
