2.3.8. Проверка реле вентилятора системы охлаждения

Отсоедините провод от отрицательного вывода аккумуляторной батареи.

Выньте реле №1 (1), №2 (2) и №3 (3) вентилятора системы охлаждения радиатора из гнезд в блоке реле.

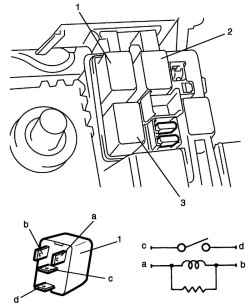

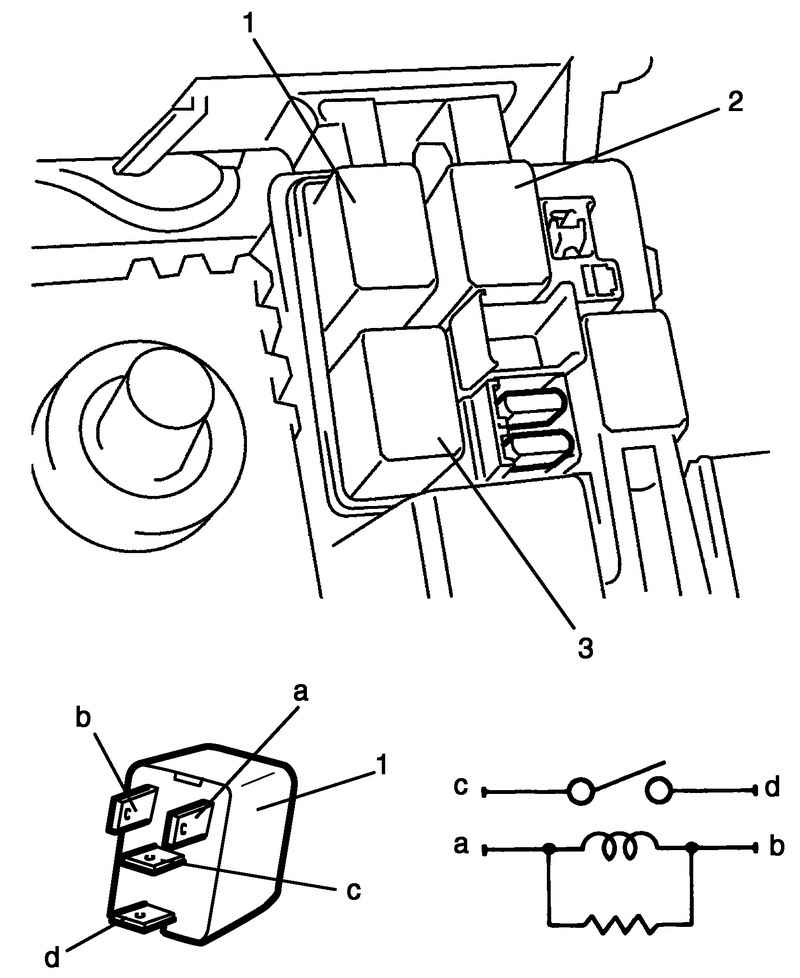

Рис. 2.193. Проверка реле вентилятора системы охлаждения

Проверьте отсутствие электрического контакта между выводами «c» и «b». Если электрический контакт есть, замените реле (рис. 2.193).

Подключите положительный вывод аккумуляторной батареи к выводу «b» реле.

Подключите отрицательный вывод аккумуляторной батареи к выводу «a» реле. Проверьте наличие электрического контакта между выводами «c» и «d». Если при подключении реле к аккумуляторной батарее электрического контакта нет, замените реле (рис. 2.193).
