2.3.13. Снятие и установка приводного ремня насоса охлаждающей жидкости / генератора

Отсоедините провод от отрицательного вывода аккумуляторной батареи.

Снимите нижнюю крышку двигателя с правой стороны и крышку генератора (если имеется).

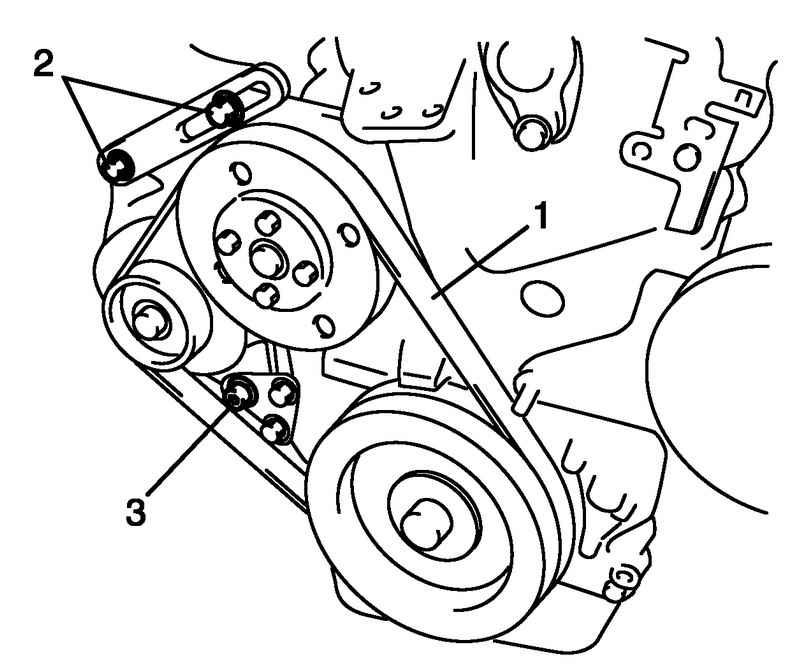

Рис. 2.199. Регулировочный болт приводного ремня и болт шарнира генератора

Ослабьте регулировочный болт приводного ремня 2 и болт шарнира генератора 3 (рис. 2.199).

При обслуживании автомобиля, оборудованного системой кондиционирования воздуха, перед снятием ремня насоса охлаждающей жидкости 1 снимите приводной ремень компрессора.

Ослабьте ремень перемещением генератора и снимите его.

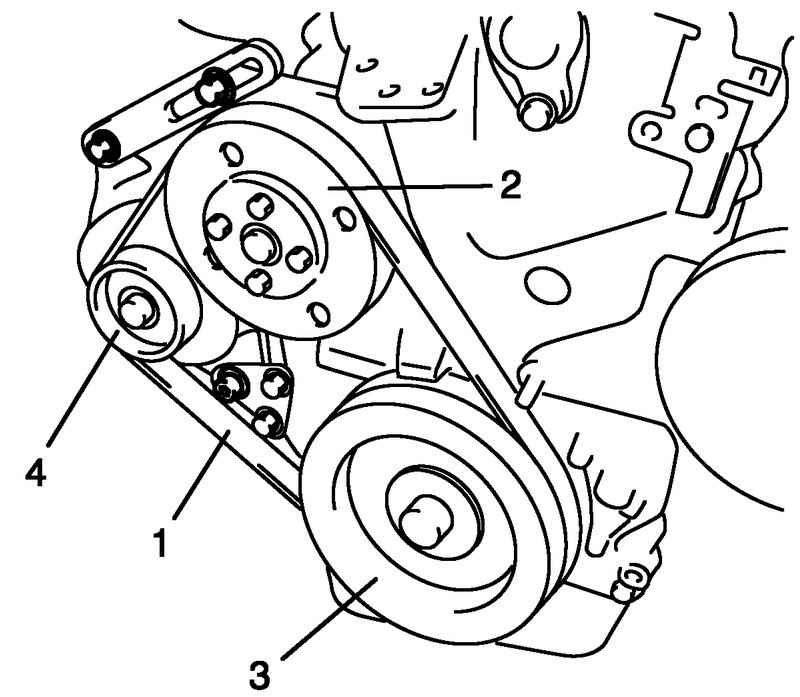

Рис. 2.200. Установка приводного ремня

Установите ремень 1 на шкив насоса охлаждающей жидкости 2, шкив коленчатого вала 3 и шкив генератора 4 (рис. 2.200).

При обслуживании автомобиля, оборудованного системой кондиционирования воздуха, также установите приводной ремень компрессора.

Отрегулируйте натяжение ремня.

Для регулировки натяжения приводного ремня компрессора.

Затяните регулировочный болт ремня привода насоса охлаждающей жидкости и болт шарнира номинальным усилием затяжки.

Регулировочный болт генератора (a): 23 Н·м.

Болт шарнира генератора (b): 50 Н·м.

Установите нижнюю крышку двигателя с правой стороны и крышку генератора (если имеется).

Подключите провод к отрицательному выводу аккумуляторной батарее.
