2.3.6. Снятие и установка клапана в дроссельном патрубке (если имеется)

Слейте жидкость из системы ослабив сливную пробку радиатора.

Выньте клапан.

Установка производится в порядке, обратном снятию, за исключением следующего.

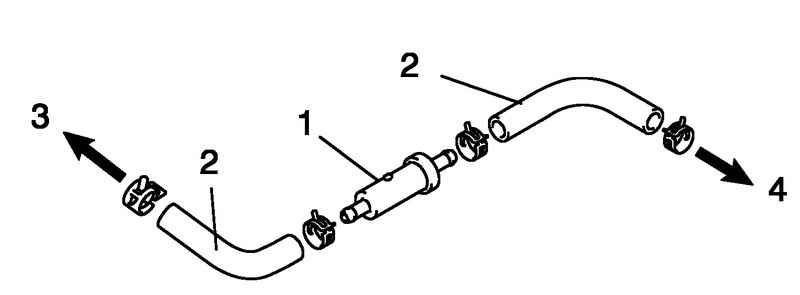

Рис. 2.189. Подключение клапана к подводящим шлангам дроссельного патрубка: 3 – к дроссельному патрубку; 4 – к головке блока цилиндров

Подключите клапан 1 к подводящим шлангам дроссельного патрубка 2 желтая сторона должна быть обращена к головке блока цилиндров.

Заполните систему охлаждения.

Убедитесь в отсутствии утечки охлаждающей жидкости из соединений системы охлаждения.

Проверьте работу клапана следующим образом.

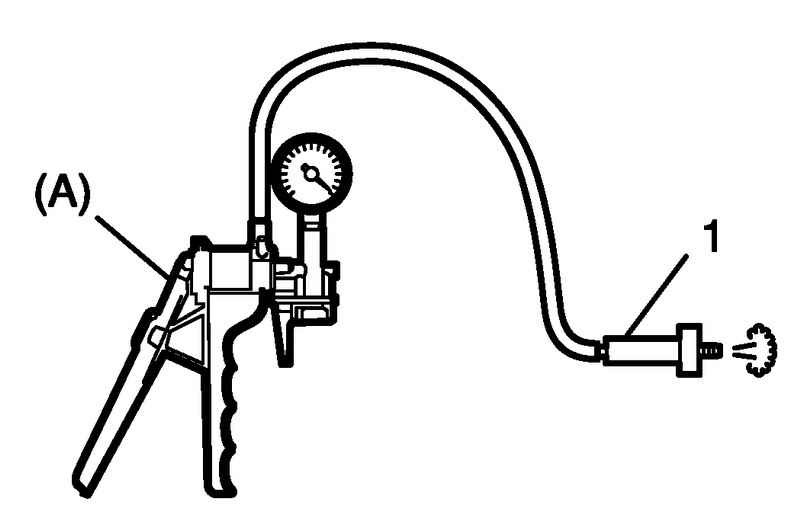

Рис. 2.190. Подключение клапана к выходу вакуумного насоса

Подключите клапан 1 к выходу вакуумного насоса (A), как показано на рисунке 2.190, и убедитесь в том, что воздух выходит из клапана 1.

Погрузите клапан 1 в нагретую воду (температура более 90 °C на 5 мин, затем убедитесь в том, что воздух не выходит из клапана 1. Если результат проверки отличается от описанного, замените клапан.

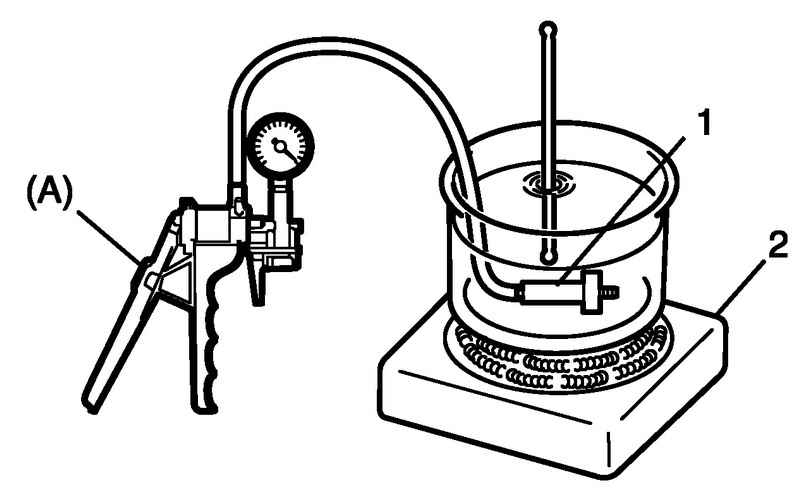

Рис. 2.191. Погружение клапана 1 в нагретую воду
