2.3.11. Снятие и установка радиатора

Снятие

Отсоедините провод от отрицательного вывода аккумуляторной батареи.

Слейте жидкость из системы ослабив сливную пробку радиатора.

Отсоедините разъем электродвигателя вентилятора системы охлаждения.

Снимите электродвигатель вентилятора конденсатора системы кондиционирования воздуха, если автомобиль оборудован системой кондиционирования воздуха.

Снимите расширительный бачок 1, если автомобиль оборудован системой кондиционирования воздуха.

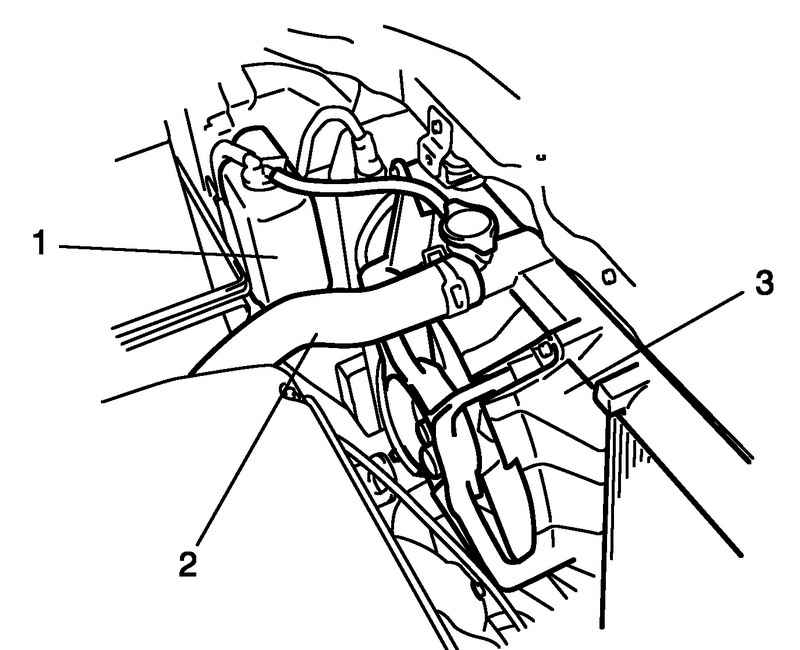

Рис. 2.196. Подводящий и отводящий шланги радиатора, расширительный бачок и вентилятор системы охлаждения

Отсоединить подводящий и отводящий шланги радиатора 2 от радиатора (рис. 2.196).

Снимите вентилятор системы охлаждения 3 в сборе.

Отсоедините шланги автоматической коробки передач от радиатора, если автомобиль оборудован автоматической коробки передач.

Снимите радиатор.

Установка

Установка производится в порядке, обратном снятию, за исключением следующего.

Заполните систему охлаждения.

После установки проверьте все соединения на наличие утечек.
