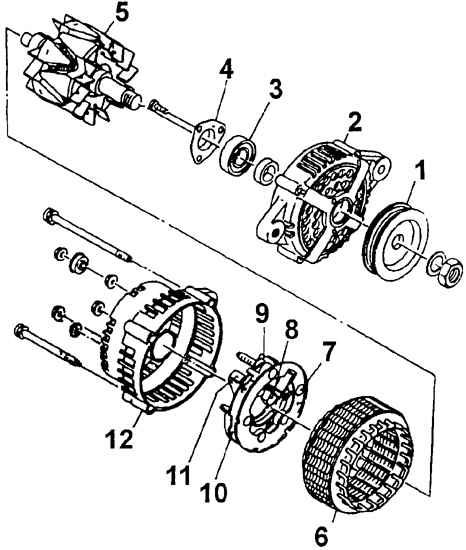

7.7.1. ГенераторГенератор, устанавливаемый на двигатель 1,8 л
1 – шкив
2 – передняя крышка
3 – подшипник
4 – пластина крепления подшипника
5 – ротор
6 – статор |
7 – болт
8 – регулятор напряжения
9 – щетки
10 – пластина с диодами
11 – конденсатор
12 – задняя крышка |

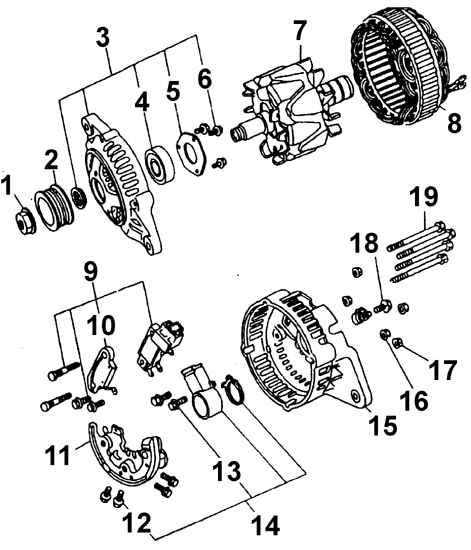

Генератор, устанавливаемый на двигатели 2,0, 2,2 и 2,5 л
1 – гайка
2 – шкив
3 – передняя крышка
4 – подшипник
5 – пластина крепления подшипника
6 – винт
7 – ротор
8 – статор
9 – регулятор напряжения
10 – конденсатор, щетки
|
11 – пластина с диодами
12 – болт
13 – болт
14 – щеткодержатель
15 – задняя крышка
16 – контакт
17 – гайка
18 – болт
19 – стяжной болт |
Снятие и установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите провод массы с аккумулятора. |
| 2. Отсоедините электрические разъемы
от генератора. |
| 3. Снимите приводной ремень генератора. |
 |

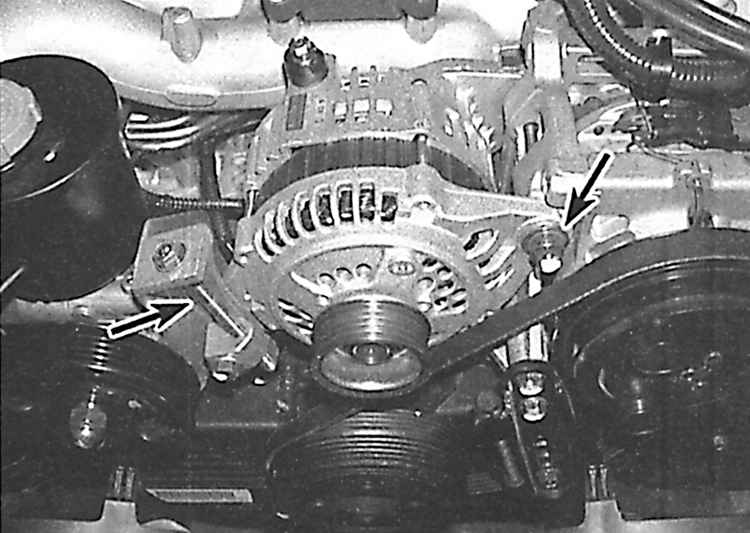

4. Вывинтите регулировочные и
шарнирные болты (указаны стрелками) крепления генератора и снимите
генератор с двигателя. |
| 5. Установка производится в последовательности,
обратной снятию. Отрегулируйте натяжение приводного ремня. |
|
|
|
