10.5. Тормозной диск

Расположение болтов крепления держателя суппорта переднего колеса

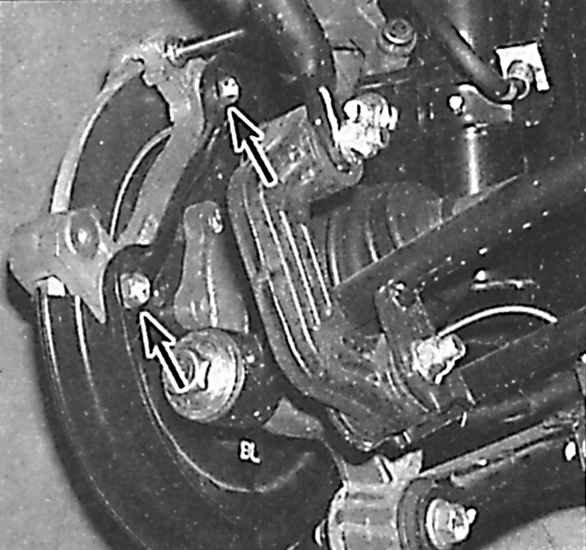

Расположение болтов крепления держателя суппорта заднего колеса

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Поднимите соответственно переднюю или заднюю часть автомобиля и зафиксируйте на подставках. Снимите соответствующее колесо.
2. Снимите суппорт и, используя мягкую проволоку, привяжите его к стойке, не отсоединяя от него тормозной шланг.
3. Установите под гайки крепления колеса шайбы толщиной 10 мм и навинтите гайки крепления колеса.

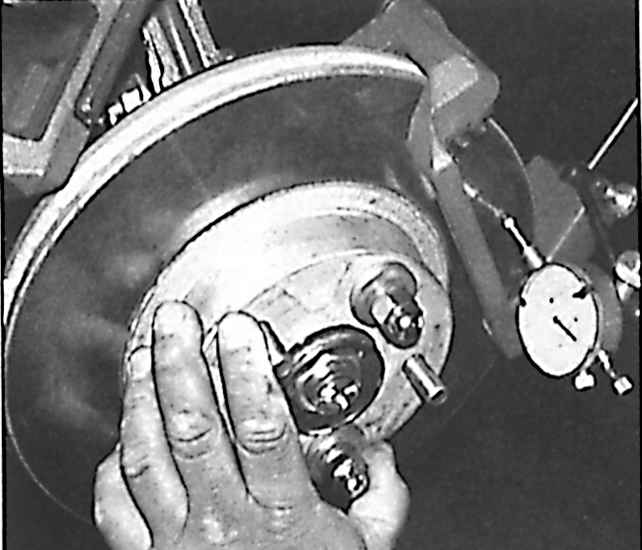

	4. Индикатором часового типа проверьте биение тормозного диска. Индикатор часового типа закрепите в любом удобном месте и, проворачивая диск, определите его биение на расстоянии 10 мм от наружного края.
	5. Очистите рабочую поверхность тормозного диска мелкой наждачной бумагой.

6. Медленно проверните тормозной диск так, чтобы его можно было рассмотреть с двух сторон. Измерьте толщину тормозного диска. Износ тормозного диска от колодок должен находиться в допустимых пределах. Если износ превышает допустимый предел или имеются трещины на диске, диск подлежит замене (минимальная толщина тормозного диска выбита на внутренней поверхности тормозного диска – справа).

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Вывинтите гайки крепления колеса с толстыми шайбами, которые устанавливались при проверке биения диска.
2. Вывинтите два болта и снимите держатель суппорта (см. рис. Расположение болтов крепления держателя суппорта переднего колеса, Расположение болтов крепления держателя суппорта заднего колеса).
3. Снимите тормозной диск.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Очистите тормозной диск и установите его на место.

2. Установите держатель суппорта и закрепите болтами.

3. Установите тормозные колодки и суппорт.

4. Установите колесо и опустите автомобиль. Несколько раз нажмите педаль тормоза, чтобы тормозные колодки прижались к тормозному диску.
