9.1.7. Обслуживание рычага переключения раздаточной коробки

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите рукоятку рычага.

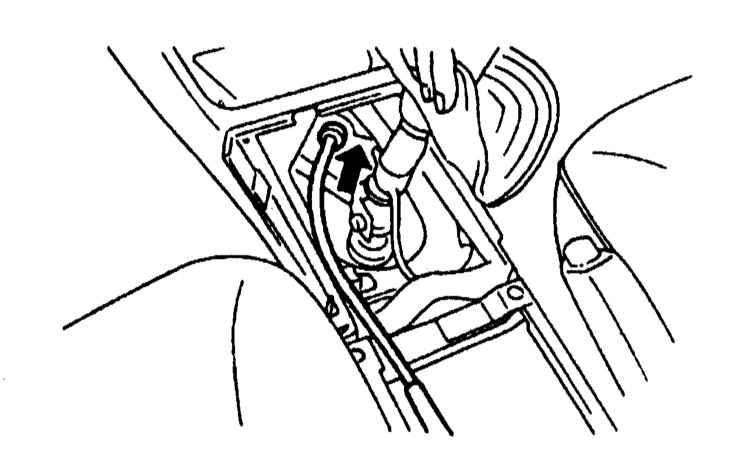

2. Снимите панель отделки центральной консоли.

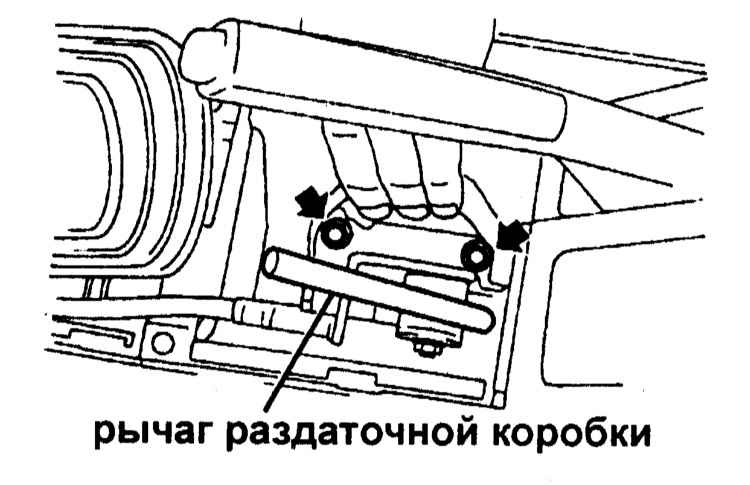

3. Выверните болты крепления рычага переключения раздаточной коробки. 1 — Кнопка 2 — Чехол 3 — Панель отделки консоли

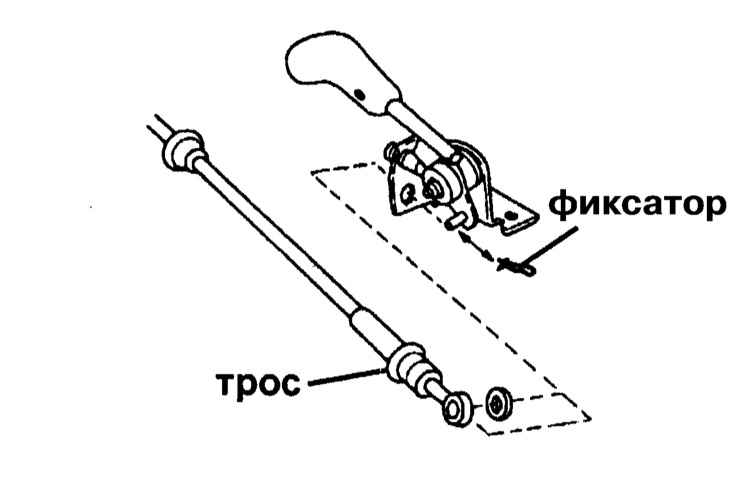

4. Снимите фиксатор крепления приводного троса к рычагу переключения раздаточной коробки.

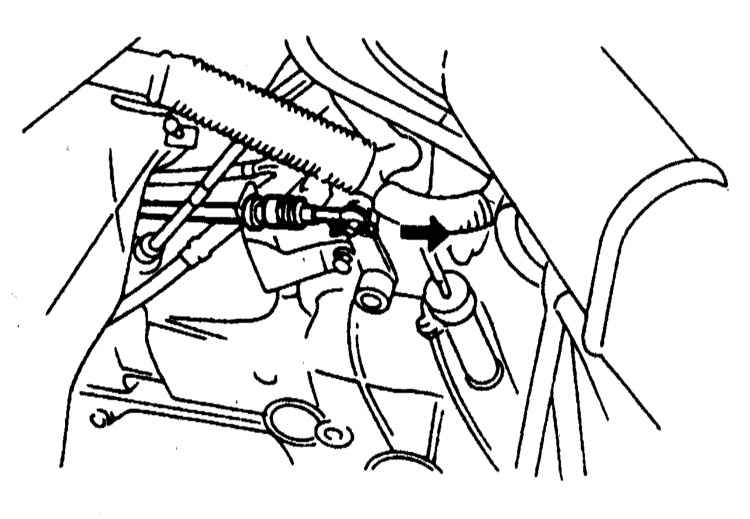

5. Снимите фиксатор крепления троса к раздаточной коробке.
6. Извлеките приводной трос.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Подсоедините приводной трос к рычагу переключения раздаточной коробки и закрепите его фиксатором.

2. Заведите трос в штатное положение и подсоедините его к раздаточной коробке.

Сопрягаемые поверхности тросовой сборки смажьте консистентной смазкой типа SUNLIGHT №2.

3. Затяните болты крепления рычага с требуемым усилием (13 ÷ 23 Нм).
4. Установите панель отделки центральной консоли.
5. Установите рукоятку рычага.
