7.3. Снятие и установка аккумуляторной батареи

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Аккумуляторная батарея расположена в левом переднем углу двигательного отсека.
2. Начиная с отрицательного, отсоедините от батареи оба провода.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

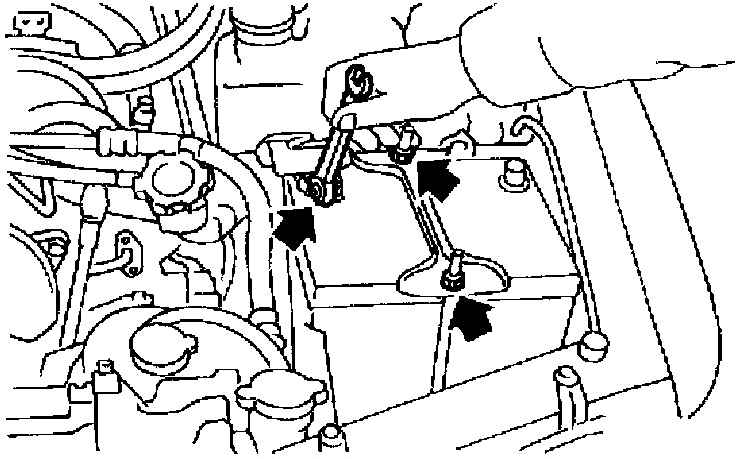

3. Отпустите крепежные гайки и снимите прижимную планку.

4. Снимите батарею с поддона и извлеките ее из двигательного отсека автомобиля.
5. Внимательно проверьте установочный поддон батареи на наличие признаков развития коррозии.
6. При замене проследите, чтобы сменная батарея полностью соответствовала по своим типоразмерным и рабочим характеристикам снятой с автомобиля.

Установка производится в обратном порядке.
