7.13. Система заряда - общая информация и меры предосторожностиК числу компонентов системы заряда относятся генератор переменного тока со встроенным
регулятором напряжения, контрольная лампа/индикатор заряда, аккумуляторная батарея,
предохранители и соединяющая перечисленные компоненты электропроводка. Система
заряда обеспечивает подачу электрического питания к системе зажигания, осветительным
и сигнальным приборам, радиоприемнику и прочим бортовым потребителям электроэнергии.
Генератор приводится в действие ременной передачей от шкива коленчатого вала и
установлен в передней части двигателя. Дополнительную информацию по электрическим
соединениям компонентов системы заряда можно почерпнуть из схем электрических
соединений (см. Главу Бортовое электрооборудование).
Задачей регулятора напряжения является ограничение вырабатываемого генератором
напряжения в заданных пределах. Регулятор предотвращает перегрузки контуров и
прочие неприятные явления, связанные со скачками напряжения.
Система заряда не нуждается в регулярном обслуживании. Тем не менее, следует периодически
проверять состояние приводного ремня генератора, батареи, соединительной электропроводки
и ее клеммных соединений (см. Главу Текущее обслуживание).
Вмонтированная в приборный щиток контрольная лампа заряда кратковременно включается
при повороте ключа зажигания в положение ON и должна погаснуть сразу после осуществления
запуска двигателя. Отказ лампы от выключения свидетельствует о неисправностях
в системе заряда. На некоторых моделях в приборный щиток дополнительно устанавливается
вольтметр, позволяющий водителю своевременно отслеживать отклонения бортового
напряжения от нормы. При выходе показаний вольтметра за пределы допустимого диапазона
следует произвести проверку системы заряда.

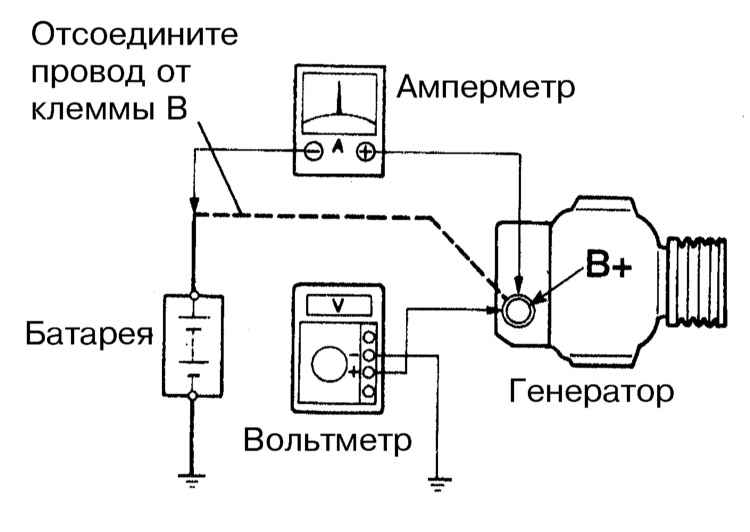

Схема подключения амперметра при проверке выходных параметров генератора
|
При стыковке клеммных соединений электрических цепей оборудованных генератором
переменного тока автомобилей следует соблюдать особые меры предосторожности:
- При подсоединении электропроводки батареи к генератору ни в коем случае
не допускайте нарушения полярности;
- Прежде чем применять при кузовном ремонте электродуговую сварку отсоединяйте
электропроводку от клемм генератора и аккумуляторной батареи;
- Ни в коем случае не производите запуск двигателя при подключенном к батарее
зарядном устройстве;
- Всегда, прежде чем производить зарядку батареи от внешнего источника питания,
отсоединяйте от нее оба провода (сначала отрицательный);
- Старайтесь не допускать попадания рук, волос и свободных частей одежды
в контакт с вращающимся приводным ремнем генератора во время производимых
при работающем двигателе проверок;
- Помните, что генератор подсоединен непосредственно к батарее и его перегрузки
и короткие замыкания способны вызвать воспламенение электропроводки и явиться
причиной пожара;
- Прежде чем приступать к паровой чистке двигательного отсека заворачивайте
генератор в полиэтиленовый пакет, который затем следует надежно закрепить
резиновыми бандажами.

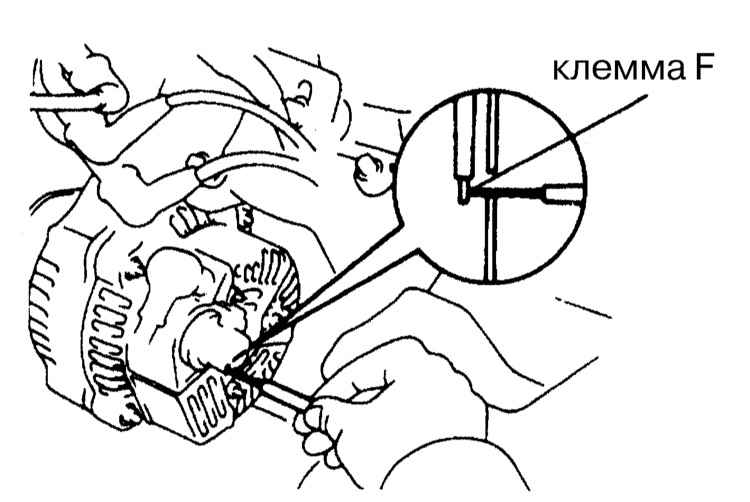

При чрезмерно низком генераторном напряжении заземлите клемму F,
запустите двигатель и измерьте напряжение на батарее, - если результат превышает
номинальное значение, замените регулятор, при чрезмерно низких показаниях проверьте
состояние генератора
Проверка состояния системы заряда
Помните, что нарушения функционирования системы заряда далеко не обязательно связаны
с отказами генератора. В первую очередь всегда производите следующие простейшие
проверки:
- Проверьте состояние и усилие натяжения приводного ремня генератора (см.
Главу Текущее обслуживание). В случае необходимости произведите
замену;
- Проверьте надежность затягивания крепежных болтов генератора;
- Проверьте состояние электропроводки и электрических соединений генератора;
- При соответствующей комплектации проверьте состояние плавкой вставки, установленной
между тяговым реле стартера и генератором, либо состояние больших главных
предохранителей в двигательном отсеке. В случае выявления выбитых элементов,
выявите и устраните причину имевших место перегрузок, затем замените дефектные
компоненты;
- Проверьте состояние всех предохранителей, включенных в электрическую цепь
системы заряда. Местоположение предохранителей и плавких вставок может варьироваться
в зависимости от модели и года выпуска автомобиля.
f) Запустите двигатель и оцените интенсивность издаваемого генератором шумового
фона;
- Проверьте плотность электролита в банках аккумуляторной батареи, в случае
необходимости произведите подзарядку последней;
- Удостоверьтесь в полноте заряда батареи, - одна неисправная банка может
явиться причиной перезаряда батареи);
- Отсоедините от батареи сначала отрицательный, затем положительный провода.
|
Если установленная на автомобиле
стереосистема оборудована охранным кодом, прежде чем отсоединять батарею
удостоверьтесь в том, что располагаете правильной комбинацией для ввода
аудиосистемы в действие!
Оцените состояние проводов батареи в местах их подключения их к полюсным
клеммам последней. Проверьте надежность крепления клеммных зажимов.
Тщательно зачистив контактные клеммы, подключите батарею.
|
|
|
|
1. При помощи вольтметра измерьте напряжение, выдаваемое
батареей при заглушенном двигателе, - результат измерения должен
составить приблизительно 12 В.
2. Запустите двигатель и повторите проверку: на этот раз показания
должны составить 14.1 ÷ 14.8 В.
3. Включите головные фары, - при исправно функционирующей системе
заряда напряжение должно сначала упасть, затем восстановиться до
прежнего уровня.
4. Если величина измеряемого напряжения заметно превышает номинальное
значение, замените регулятор напряжения.
5. При чрезмерно низких показаниях произведите проверки регулятора
напряжения и генератора.
|
|
|
