11.2. Система антиблокировки тормозов (ABS) - общая информация и диагностические проверки

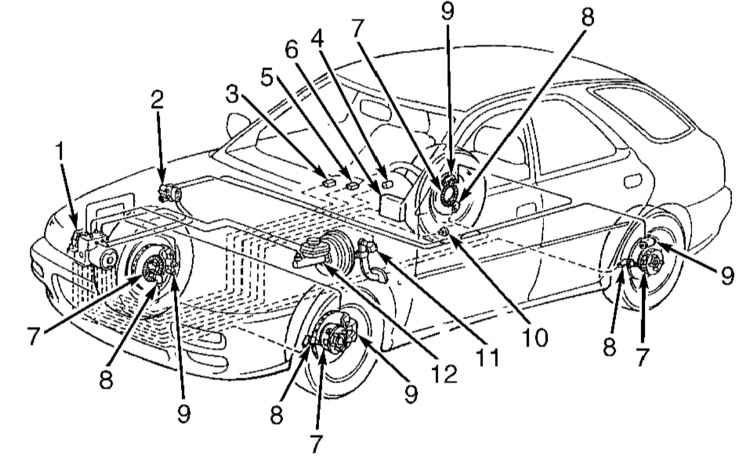

1  —   Сборка модуля управления с гидравлическим модулятором 2  —   Клапан-ограничитель давления 3  —   Диагностический разъем 4  —   Контрольная лампа ABS 5  —   Диагностический разъем линии данных (DLC) 6  —   Модуль управления трансмиссией (TCM)	7  —   Роторы колесных датчиков 8  —   Колесные датчики 9  —   Тормозные суппорты/колесные цилиндры 10  —   Датчик “G” 11  —   Датчик-выключатель стоп-сигналов 12  —   ГТЦ

1. Проверьте состояние тормозных суппортов и колесных цилиндров;
2. Проверьте состояние и надежность крепления контактных разъемов электропроводки ECU и колесных датчиков (см. Главу Бортовое электрооборудование).
3. Проверьте соответствующие предохранители (см. Главу Бортовое электрооборудование).

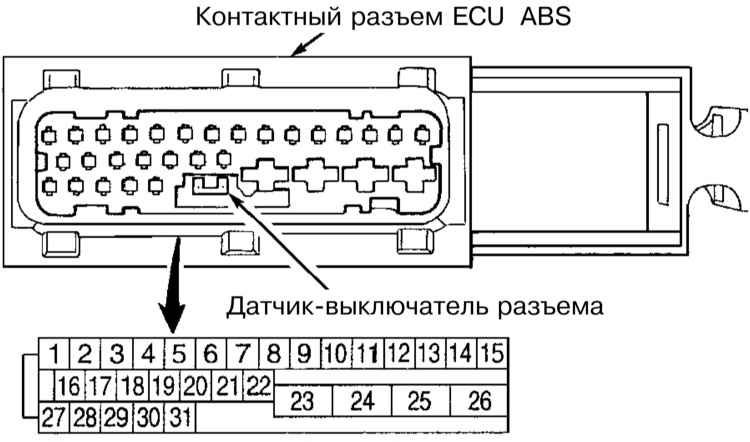

При отсоединении электропроводки от блока управления ABS входящий в состав колодки датчик-выключатель замыкает контур между клеммами 31 и 23 разъема, при этом должно произойти срабатывание контрольной лампы ABS.

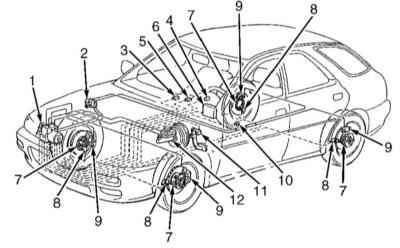

1  —   Сборка модуля управления с гидравлическим модулятором 2  —   Клапан-ограничитель давления 3  —   Диагностический разъем 4  —   Контрольная лампа ABS 5  —   Диагностический разъем линии данных (DLC) 6  —   Модуль управления трансмиссией (TCM)	7  —   Роторы колесных датчиков 8  —   Колесные датчики 9  —   Тормозные суппорты/колесные цилиндры 10  —   Датчик “G” 11  —   Датчик-выключатель стоп-сигналов 12  —   ГТЦ

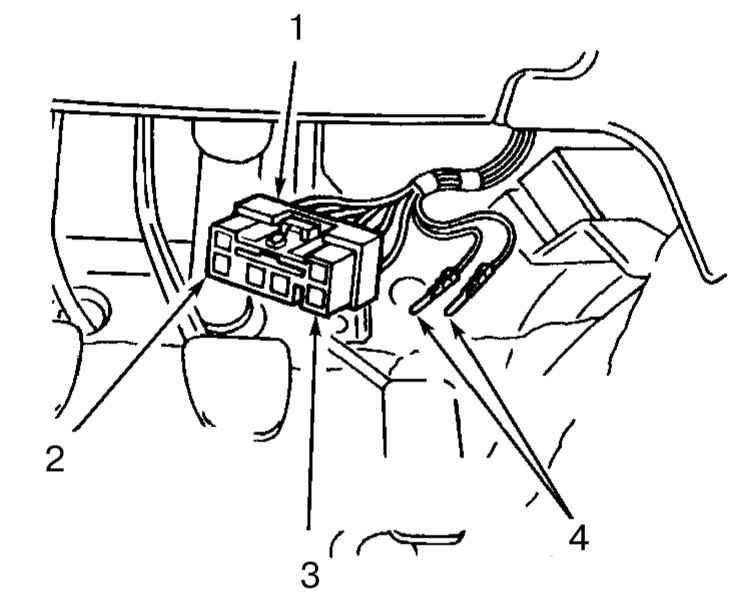

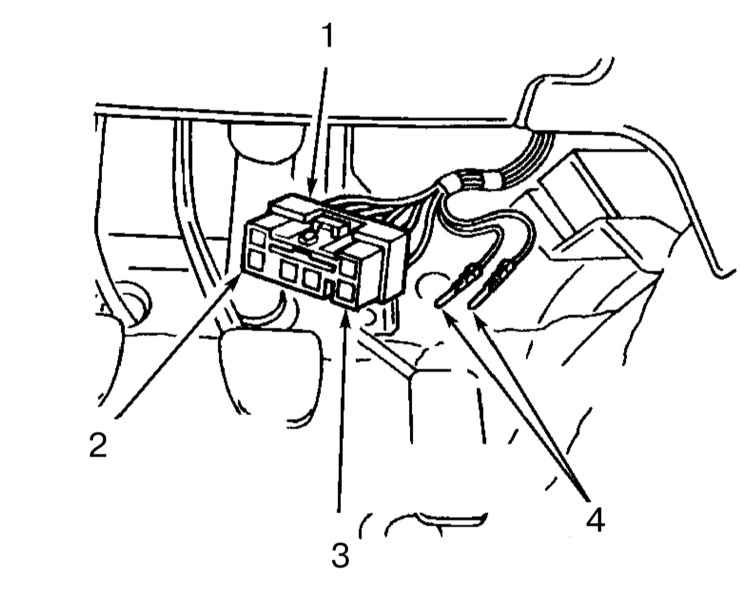

1  —   Разъем DLC 2  —   Клемма № 3 3  —   Клемма № 6 4  —   Диагностические выводы

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Удостоверьтесь в полноте посадки и надежности фиксации контактного разъема электропроводки ECU ABS на сборке гидравлического модулятора. 2. Измерьте сопротивление между массой и каждой из диагностических клемм разъема DLC. Если результат измерения составляет менее 5 Ом, переходите к следующему этапу проверки, в противном случае проверьте состояние жгута электропроводки разъема DLC, произведите необходимый восстановительный ремонт. 3. Выключите зажигание и подсоедините клемму № 6 к диагностическому выводу. 4. Подсоедините электропроводку к ECU ABS. Измерьте сопротивление между массой и клеммой № 4 разъема электропроводки блока управления. Если результат измерения составляет менее 5 Ом, переходите к следующему этапу проверки, в противном случае проверьте состояние электропроводки между диагностическим разъемом и ECU. 5. Запустите двигатель на холостые обороты и проверьте напряжение между клеммой “В” на задней стороне генератора (клемма питания) и массой. Если результат измерения составляет 10 ÷ 15 В, переходите к следующему этапу проверки, в противном случае замените/отремонтируйте генератор и повторите проверку. 6. Выключите зажигание. Проверьте состояние полюсных клемм батареи и надежность крепления на них клеммных наконечников проводов. В случае необходимости произведите необходимые исправления. 7. Запустите двигатель на холостые обороты и измерьте напряжение между массой и клеммой № 1 контактного разъема ECU ABS. Если результат измерения составляет 10 ÷ 15 В, переходите к следующему этапу проверки, в противном случае проверьте состояние электропроводки цепи подачи питания. Произведите необходимый восстановительный ремонт. 8. Рассоедините разъем В100/F2 в левом верхнем углу панели приборов. Включите зажигание, - если контрольная лампа ABS не срабатывает, переходите к следующему этапу проверки, в противном случае проверьте состояние электропроводки на участке цепи между контрольной лампой и разъемом В100. 9. Выключите зажигание и проверьте состояние контактных клемм разъема ECU ABS. Если клеммы в порядке, переходите к следующему этапу проверки, в противном случае замените блок управления. 10. Измерьте сопротивление между клеммами 21 и 23 контактного разъема ECU ABS. Если результат измерения составляет более 1 МОм, переходите к следующему этапу проверки, в противном случае замените сборку ECU/гидравлического модулятора. 11. Измерьте сопротивление между массой и клеммой 8 разъема F2. Если результат измерения составляет менее 5 Ом, переходите к следующему этапу проверки, в противном случае произведите необходимый восстановительный ремонт электропроводки. 12. Подсоедините электропроводку к ECU ABS и измерьте сопротивление между массой и клеммой 8 разъема F2. Если результат измерения составляет более 1 МОм, переходите к следующему этапу проверки, в противном случае произведите необходимый восстановительный ремонт электропроводки. 13. Проверьте состояние и надежность фиксации контактного разъема электропроводки ECU ABS. В случае необходимости произведите необходимые исправления, либо замените блок управления/гидравлический модулятор.

Используйте для подключения к суппортам тормозных механизмов только специальные манометры. Во избежание загрязнения тормозной жидкости не подключайте манометры, ранее использованные для проверки гидравлического тракта АТ!

ПОРЯДОК ВЫПОЛНЕНИЯ

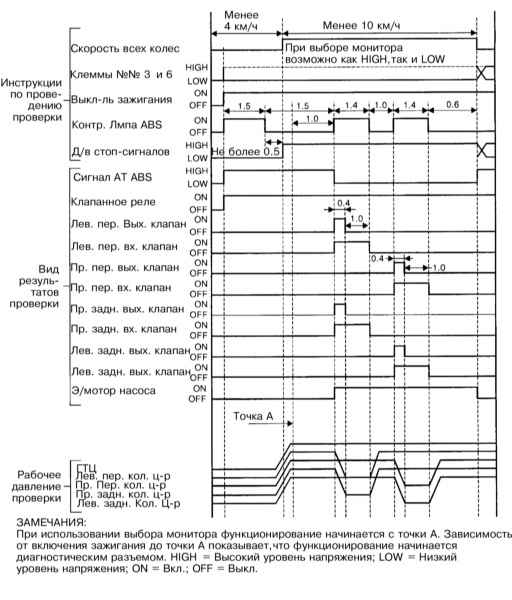

1. Выверните вентили прокачки суппортов тормозных механизмов передних колес. 2. Подсоедините к суппортам манометры и прокачайте гидравлическую систему. Подсоедините диагностические клеммы к клеммам №№ 3 и 6 разъема DLC. 3. Закатите автомобиль передними или задними колесами на стенд тормозной диагностики и переведите трансмиссию в нейтральное положение. Выставьте скоростной режим тестирования в 4 или чуть менее км/ч. Включите зажигание, - контрольная лампа ABS должна загореться приблизительно на 1.5 секунды, затем погаснуть. 4. В течение 0.5 секунды после отключения контрольной лампы выжмите педаль ножного тормоза, - гидравлический модулятор должен начать функционировать. Следите за показаниями подсоединенных к суппортам манометров, - модулятор должен произвести декомпрессию контуров тормозных механизмов левого и правого передних колес, фиксацию давления и, затем, вновь его поднятие. Исходное давление должно составлять 35 кГс/см2; глубина декомпрессии: до 5 кГс/см2 (и ниже); восстановленное давление: не менее 35 кГс/см2. 5. Выключите зажигание. Отсоедините манометры и повторите проверку, на этот раз для контуров механизмов задних колес автомобиля.

Предварительно проверьте исправность состояния и функционирования контрольной лампы ABS (см. выше).

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отыщите диагностический разъем ABS. 2. Выключите зажигание и подсоедините одну из диагностических клемм к клемме № 6 DLC. Включите зажигание и произведите считывание высвечиваемых контрольной лампой занесенных в память модуля самодиагностики ECU ABS кодов неисправностей и выполните соответствующий из описываемых ниже тестов (см. таблицу). Первым всегда высвечивается контрольный код 11, он же выдается в конце процедуры, равно и как в случае отсутствия в памяти каких-либо записей. Имеется возможность хранения в буфере одновременно до трех кодов, причем первый высвечивается внесенных последним. См. также карту напряжений контактных клемм разъема ECU ABS.

Выполнение данной процедуры может привести к записи в память модуля самодиагностики ECU ABS кода неисправности 29.

Измерьте сопротивление между массой и соответствующими клеммами контактного разъема ECU ABS (см. таблицу). Если результат измерения составляет более 1 мОм, переходите к следующему этапу проверки, в противном случае проверьте электропроводку между датчиком и ECU на наличие короткого замыкания. Произведите необходимый восстановительный ремонт.

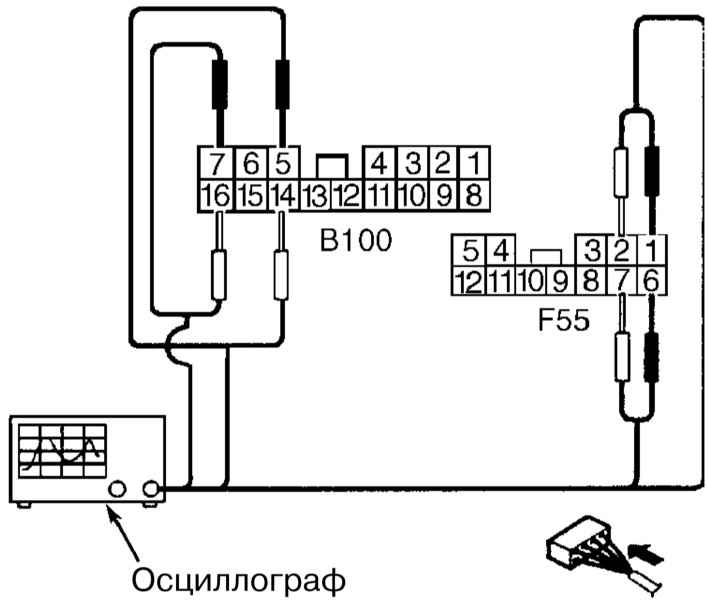

Тест 3: Имеют место проблемы, связанные с исправностью выдачи колесным датчиком информационного сигнала

Буксировка и поддомкрачивание автомобиля, а также длительное удерживание рулевого колеса вывернутым до упора могут привести к записи в память модуля самодиагностики ECU ABS кода неисправности 29.

ПОРЯДОК ВЫПОЛНЕНИЯ

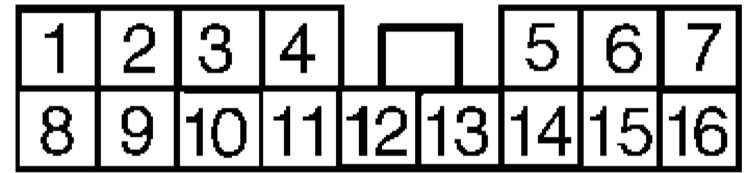

1. Оцените состояние протекторов и давление накачки шин. В случае необходимости произведите соответствующие исправления/замены. 2. Проверьте надежность затягивания болтов крепления датчика и его ротора (см. Спецификации). В случае необходимости подтяните крепеж и переходите к следующему этапу проверки. 3. Измерьте величину зазора между датчиком и ротором по всему периметру последнего. При недостаточном зазоре (см. Спецификации) произведите его корректировку при помощи специального приспособления (26755АА000). Если зазор слишком велик, снимите дистанционные прокладки и замените ротор или вышедший из строя датчик. Закончив регулировку, переходите к следующему этапу проверки. 4. При отсутствии возможности воспользоваться осциллографом переходите к проверке механического состояния ротора и очистке компонентов. При наличии осциллографа поддомкратьте автомобиль и установите его на подпорки, - колеса должны полностью оторваться от земли. Выключите зажигание и подсоедините осциллограф к соответствующим клеммам разъема В100 в левом верхнем углу панели прибора, а также к расположенному под приборным щитком 12-контактному разъему F55. Выполнение данной процедуры может привести к записи в память модуля самодиагностики ECU ABS кода неисправности 29. 5. Включите зажигание и, вращая соответствующее колесо автомобиля, следите за показаниями осциллографа. Амплитуда выводимого на экран синусоидального сигнала не должна выходить за пределы диапазона 0.12 ÷ 1.00 В, - если данное условие не выполняется, либо сигнал имеет неправильную форму, переходите к следующему этапу проверки, в противном случае переходите к выполнению процедуры, описываемой выше. 6. Внимательно осмотрите колесный датчик и его ротор на наличие признаков повреждений и загрязнения. Протрите компоненты, устраните имеющие место неполадки. 7. Проверьте величину биения ступицы колеса. Если результат измерения составляет менее 0.05 мм, переходите к следующему этапу проверки, в противном случае замените ступицу. 8. Выключите зажигание. Восстановите исходное подсоединение электропроводки. Очистите память модуля самодиагностики и повторите процедуру считывания диагностических кодов. Если никаких изменений (в лучшую сторону) не произошло, замените ECU ABS. При появлении новых кодов перейдите к соответствующему тесту. Если отказ не повторился, следовательно, неисправность носила временный характер, - еще удостоверьтесь в надежности крепления всех контактных соединений.

Тест 4: Нарушение исправности функционирования впускного электромагнитного клапана

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините электропроводку от ECU ABS. 2. Запустите двигатель на холостые обороты и измерьте напряжение между массой и клеммой № 1 контактного разъема блока управления. Если результат измерения составляет 10 ÷ 15 В, переходите к следующему этапу проверки, в противном случае проверьте состояние электропроводки между батареей, выключателем зажигания и ECU ABS. Произведите необходимый восстановительный ремонт. 3. Выключите зажигание и измерьте сопротивление между массой и клеммой № 23 контактного разъема ECU ABS. Если результат измерения составляет менее 0.5 Ом, переходите к следующему этапу проверки, в противном случае устраните причину нарушения качества заземления блока управления. 4. Проверьте исправность состояния и надежность фиксации контактных разъемов электропроводки на ECU ABS, генераторе и аккумуляторной батарее. В случае необходимости произведите соответствующий восстановительный ремонт. Если нарушения качества контактов отсутствуют, переходите к следующему этапу проверки. 5. Выключите зажигание. Восстановите исходное подсоединение электропроводки. Очистите память модуля самодиагностики и повторите процедуру считывания диагностических кодов. Если никаких изменений (в лучшую сторону) не произошло, замените ECU ABS. При появлении новых кодов перейдите к соответствующему тесту. Если отказ не повторился, следовательно, неисправность носила временный характер, - еще удостоверьтесь в надежности крепления всех контактных соединений.

Тест 5: Нарушение исправности функционирования выпускного электромагнитного клапана

ПОРЯДОК ВЫПОЛНЕНИЯ

1. 1 Отсоедините электропроводку от ECU ABS. 2. Запустите двигатель на холостые обороты и измерьте напряжение между массой и клеммой № 1 контактного разъема блока управления. Если результат измерения составляет 10 ÷ 15 В, переходите к следующему этапу проверки, в противном случае проверьте состояние электропроводки между батареей, выключателем зажигания и ECU ABS. Произведите необходимый восстановительный ремонт. 3. Выключите зажигание и измерьте сопротивление между массой и клеммой № 23 контактного разъема ECU ABS. Если результат измерения составляет менее 0.5 Ом, переходите к следующему этапу проверки, в противном случае устраните причину нарушения качества ECU. 4. Проверьте исправность состояния и надежность фиксации контактных разъемов электропроводки на ECU ABS, генераторе и аккумуляторной батарее. В случае необходимости произведите соответствующий восстановительный ремонт. Если нарушения качества контактов отсутствуют, переходите к следующему этапу проверки. 5. Выключите зажигание. Восстановите исходное подсоединение электропроводки. Очистите память модуля самодиагностики и повторите процедуру считывания диагностических кодов. Если никаких изменений (в лучшую сторону) не произошло, замените ECU ABS. При появлении новых кодов перейдите к соответствующему тесту. Если отказ не повторился, следовательно, неисправность носила временный характер, - еще удостоверьтесь в надежности крепления всех контактных соединений.

Тест 6: Нарушение исправности функционирования блока управления (ECU) ABS

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Выключите зажигание. Отсоедините электропроводку от блока управления ABS и измерьте сопротивление между массой и клеммой № 23 контактного разъема. Если результат измерения составляет менее 0.5 Ом, переходите к следующему этапу проверки, в противном случае устраните причину нарушения качества заземления ECU. 2. Проверьте исправность состояния и надежность фиксации контактных разъемов электропроводки на ECU ABS, генераторе и аккумуляторной батарее. В случае необходимости произведите соответствующий восстановительный ремонт. Если нарушения качества контактов отсутствуют, переходите к следующему этапу проверки. 3. Удостоверьтесь, что автомобильный телефон/трансмиттер дистанционного управления установлены на достаточном удалении от жгутов электропроводки ECU и колесных датчиков. 4. Восстановите исходное подсоединение электропроводки. Очистите память модуля самодиагностики и повторите процедуру считывания диагностических кодов. Если никаких изменений (в лучшую сторону) не произошло, замените ECU ABS. При появлении новых кодов перейдите к соответствующему тесту. Если отказ не повторился, следовательно, неисправность носила временный характер, - еще удостоверьтесь в надежности крепления всех контактных соединений.

Тест 7: Отклонение от номинала уровня напряжения питания

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Запустите двигатель и прогрейте его до нормальной рабочей температуры. Проверьте правильность установки оборотов холостого хода. Измерьте напряжение между клеммой “В” на задней стороне генератора и массой. Если результат измерения составляет 10 ÷ 17 В, переходите к следующему этапу проверки, в противном случае проверьте состояние системы заряда (см. Главу Электрооборудование двигателя) произведите необходимые исправления. 2. Выключите зажигание и проверьте состояние полюсных клемм батареи и надежность фиксации на них клеммных наконечников проводов. В случае необходимости зачистите контактные поверхности клемм/наконечников. Если клеммы в порядке, отсоедините электропроводку от блока управления (ECU) ABS, запустите двигатель на холостые обороты и измерьте напряжение между массой и клеммой № 1 контактного разъема ECU. Если результат измерения составляет 10 ÷ 17 В, переходите к следующему этапу проверки, в противном случае проверьте состояние электропроводки между выключателем зажигания и контактным разъемом блока управления ABS. Произведите необходимый восстановительный ремонт. 3. Выключите зажигание и измерьте сопротивление между массой и клеммой № 23 контактного разъема ECU ABS. Если результат измерения составляет менее 0.5 Ом, переходите к следующему этапу проверки, в противном случае устраните причину нарушения качества ECU. 4. Проверьте исправность состояния и надежность фиксации контактных разъемов электропроводки на ECU ABS, генераторе и аккумуляторной батареи. В случае необходимости произведите соответствующий восстановительный ремонт. Если нарушения качества контактов отсутствуют, переходите к следующему этапу проверки. 5. Выключите зажигание. Восстановите исходное подсоединение электропроводки. Очистите память модуля самодиагностики и повторите процедуру считывания диагностических кодов. Если никаких изменений (в лучшую сторону) не произошло, замените ECU ABS. При появлении новых кодов перейдите к соответствующему тесту. Если отказ не повторился, следовательно, неисправность носила временный характер, - еще удостоверьтесь в надежности крепления всех контактных соединений.

Тест 8: Нарушение исправности функционирования системы управления АТ

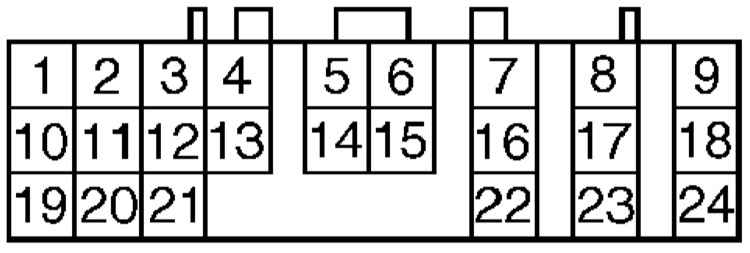

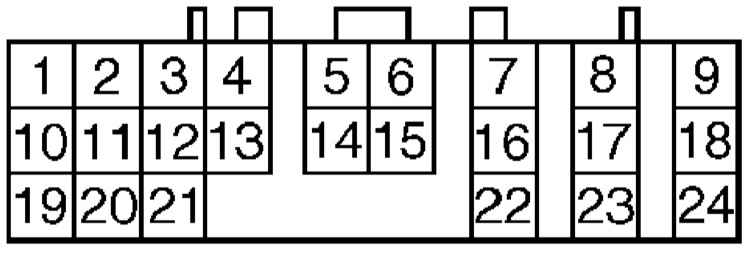

Схема расположения клемм в 24-контактном разъеме TCM

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте маркировку сборки гидравлического модулятора/ECU ABS, - код наносится на поверхность блока между штуцерами подсоединения гидравлических линий и для моделей, оборудованных АТ имеет вид С7 (на моделях с РКПП проставляется код С8). Если маркировка отвечает комплектации Вашего автомобиля, переходите к следующему этапу проверки, в противном случае замените сборку модулятора/ECU ABS. 2. Выключите зажигание и отсоедините электропроводку от модуля управления трансмиссией (TCM). Также отсоедините электропроводку от ECU ABS. Измерьте сопротивление между массой и клеммой № 3 контактного разъема ECU. Если результат измерения составляет более 1 МОм, переходите к следующему этапу проверки, в противном случае произведите восстановительный ремонт электропроводки на участке между TCM и ECU ABS. 3. Измерьте напряжение между массой и клеммой № 3 контактного разъема ECU ABS. Если результат измерения составляет менее 1 В, переходите к следующему этапу проверки, в противном случае произведите необходимый восстановительный ремонт электропроводки на участке между TCM и ECU ABS. 4. Выключите зажигание. Подсоедините электропроводку к TCM, затем снова поверните ключ зажигания в положение ON. Измерьте напряжение между массой и клеммами № 19 и 11 24-контактного разъема TCM. Если результат измерения составляет 10 ÷ 15 В, переходите к следующему этапу проверки, в противном случае TCM нуждается в восстановительном ремонте, - если имеют место нарушения исправности функционирования АТ, замените TCM. 5. Измерьте напряжение между массой и клеммами № 3 и 31 контактного разъема ECU ABS. Если результат измерения составляет 10 ÷ 15 В, переходите к следующему этапу проверки, в противном случае проверьте состояние электропроводки на участке между ECU ABS и TCM. Произведите необходимый восстановительный ремонт. 6. Проверьте состояние и надежность фиксации контактных разъемов ECU ABS и TCM. В случае необходимости зачистите клеммы и переходите к следующему этапу проверки. 7. Выключите зажигание. Восстановите исходное подсоединение электропроводки. Очистите память модуля самодиагностики и повторите процедуру считывания диагностических кодов. Если никаких изменений (в лучшую сторону) не произошло, замените ECU ABS. При появлении новых кодов перейдите к соответствующему тесту. Если отказ не повторился, следовательно, неисправность носила временный характер, - еще удостоверьтесь в надежности крепления всех контактных соединений.

Тест 9: Нарушение исправности функционирования клапанного реле

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Выключите зажигание и отсоедините электропроводку от блока управления ABS. Запустите двигатель на холостые обороты и измерьте напряжение между массой и клеммами №№ 1 и 24 контактного разъема ECU ABS. Если результат измерения составляет 10 ÷ 15 В, переходите к следующему этапу проверки, в противном случае проверьте состояние электропроводки между блоком управления ABS и аккумуляторной батареей. Произведите необхоидмый восстановительный ремонт. 2. Выключите зажигание и измерьте сопротивление между массой и клеммой № 23 контактного разъема ECU ABS. Если результат измерения составляет менее 0.5 Ом, переходите к следующему этапу проверки, в противном случае устраните причину нарушения качества заземления блока управления. 3. Измерьте сопротивление между клеммами №№ 23 и 24 контактного разъема ECU ABS. Если результат измерения составляет более 1 МОм, переходите к следующему этапу проверки, в противном случае замените блок управления. 4. Проверьте исправность состояния и надежность фиксации контактных разъемов электропроводки на ECU ABS, генераторе и аккумуляторной батарее. В случае необходимости произведите соответствующий восстановительный ремонт. Если нарушения качества контактов отсутствуют, переходите к следующему этапу проверки. 5. Восстановите исходное подсоединение электропроводки. Очистите память модуля самодиагностики и повторите процедуру считывания диагностических кодов. Если никаких изменений (в лучшую сторону) не произошло, замените ECU ABS. При появлении новых кодов перейдите к соответствующему тесту. Если отказ не повторился, следовательно, неисправность носила временный характер, - еще удостоверьтесь в надежности крепления всех контактных соединений.

Тест 10: Нарушение исправности функционирования приводного электромотора/его реле

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Выключите зажигание. Отсоедините электропроводку от ECU ABS, затем снова поверните ключ зажигания в положение ON. Измерьте напряжение между массой и клеммой № 25 контактного разъема блока управления. Если результат измерения составляет 10 ÷ 15 В, переходите к следующему этапу проверки, в противном случае произведите восстановительный ремонт электропроводки на участке между батареей и ECU ABS. Проверьте предохранитель держателя SBF. 2. Выключите зажигание и измерьте сопротивление между массой и клеммой № 26 контактного разъема ECU ABS. Если результат измерения составляет менее 0.5 Ом, переходите к следующему этапу проверки, в противном случае произведите восстановительный ремонт цепи заземления блока управления. 3. Запустите двигатель на холостые обороты и измерьте напряжение между массой и клеммой № 1 контактного разъема ECU ABS. Если результат измерения составляет 10 ÷ 15 В, переходите к следующему этапу проверки, в противном случае проверьте состояние электропроводки на участках между батареей, выключателем зажигания и блоком управления ABS. Произведите необходимый восстановительный ремонт. 4. Выключите зажигание и измерьте сопротивление между массой и клеммой № 23 контактного разъема ECU ABS. Если результат измерения составляет менее 0.5 Ом, переходите к следующему этапу проверки, в противном случае устраните причину нарушения качества заземления блока управления. 5. Произведите проверку исправности функционирования гидравлического модулятора (см. выше). Если в ходе проверки слышен звук вращающегося электромотора, переходите к следующему этапу проверки, в противном случае замените сборку модулятора/блока управления ABS. 6. Проверьте исправность состояния и надежность фиксации контактных разъемов электропроводки на ECU ABS, генераторе и аккумуляторной батареи. В случае необходимости произведите соответствующий восстановительный ремонт. Если нарушения качества контактов отсутствуют, переходите к следующему этапу проверки. 7. Выключите зажигание. Восстановите исходное подсоединение электропроводки. Очистите память модуля самодиагностики и повторите процедуру считывания диагностических кодов. Если никаких изменений (в лучшую сторону) не произошло, замените сборку гидравлического модулятора/ECU ABS. При появлении новых кодов перейдите к соответствующему тесту. Если отказ не повторился, следовательно, неисправность носила временный характер, - еще удостоверьтесь в надежности крепления всех контактных соединений.

Тест 11: Нарушение исправности функционирования датчика-выключателя стоп-сигналов

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте исправность срабатывания стоп-сигналов при выжимании педаль ножного тормоза. в случае положительного результат проверки переходите к следующему этапу проверки, в противном случае проверьте состояние ламп и электропроводки цепи стоп-сигналов. 2. Выключите зажигание. Отсоедините электропроводку от ECU ABS. Выжмите педаль ножного тормоза и измерьте напряжение между массой и клеммой № 2 контактного разъема блока управления ABS. Если результат измерения составляет 10 ÷ 15 В, переходите к следующему этапу проверки, в противном случае проверьте состояние электропроводки на участке между датчиком-выключателем стоп-сигналов и ECU ABS. Произведите необходимый восстановительный ремонт. 3. Проверьте состояние и надежность фиксации контактных разъемов датчика-выключателя и блока управления. В случае необходимости произведите соответствующие исправления. Если контакты в порядке, переходите к следующему этапу проверки. 4. Восстановите исходное подсоединение электропроводки. Очистите память модуля самодиагностики и повторите процедуру считывания диагностических кодов. Если никаких изменений (в лучшую сторону) не произошло, замените сборку гидравлического модулятора/ECU ABS. При появлении новых кодов перейдите к соответствующему тесту. Если отказ не повторился, следовательно, неисправность носила временный характер, - еще удостоверьтесь в надежности крепления всех контактных соединений.

Тест 12: Нарушение исправности выдачи выходного сигнала датчика “G”

Буксировка автомобиля, а также поддомкрачивание его с полным отрывом колес от земли могут привести к занесению в память модуля самодиагностики ECU ABS.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте маркировку сборки гидравлического модулятора/ECU ABS, - код наносится на поверхность блока между штуцерами подсоединения гидравлических линий и для моделей, оборудованных АТ имеет вид С7 (на моделях с РКПП проставляется код С8). Если маркировка отвечает комплектации Вашего автомобиля, переходите к следующему этапу проверки, в противном случае замените сборку модулятора/ECU ABS. 2. Выключите зажигание. Снимите центральную консоль. Отболтите датчик “G”, не отсоединяя от него электропроводку. Вновь поверните ключ зажигания в положение ON и измерьте напряжение между клеммами 1 и 3 с наружной стороны контактного разъема датчика. Если результат измерения составляет 4.75 ÷ 5.25 В, переходите к следующему этапу проверки, в противном случае проверьте состояние электропроводки на участке между датчиком и блоком управления (ECU) ABS. Произведите необходимый восстановительный ремонт. 3. Выключите зажигание. Отсоедините электропроводку от ECU ABS и измерьте сопротивление между клеммами №№ 28 и 30 (модели 1999 г. вып.)/6 и 28 (модели 2000 г. вып.) контактного разъема блока управления. Если результат измерения составляет 4.3 ÷ 4.9 кОм, переходите к следующему этапу проверки, в противном случае произведите необходимый восстановительный ремонт электропроводки на участке между датчиком и ECU ABS. 4. Отсоедините электропроводку от датчика “G”. Измерьте сопротивление между массой и клеммой № 6 контактного разъема ECU ABS. Если результат измерения составляет более 1 МОм, переходите к следующему этапу проверки, в противном случае произведите необходимый восстановительный ремонт электропроводки на участке между датчиком и ECU ABS. 5. Измерьте напряжение между массой и клеммой № 6 контактного разъема ECU ABS. Если результат измерения составляет менее 1 В, переходите к следующему этапу проверки, в противном случае произведите необходимый восстановительный ремонт электропроводки на участке между датчиком и ECU ABS. 6. Повторите последнюю проверку при включенном зажигании. Если результат измерения составляет менее 1 В, переходите к следующему этапу проверки, в противном случае произведите необходимый восстановительный ремонт электропроводки на участке между датчиком и ECU ABS. 7. Измерьте сопротивление между массой и клеммой № 28 контактного разъема ECU ABS. Если результат измерения составляет более 1 МОм, переходите к следующему этапу проверки, в противном случае произведите необходимый восстановительный ремонт электропроводки на участке между датчиком и ECU ABS. Если электропроводка в порядке, замените сборку ECU/гидравлического модулятора.

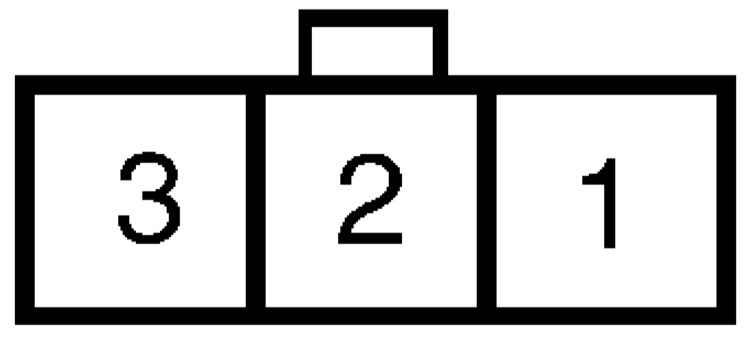

Схема размещения контактных клемм в разъеме датчика “G”
Схема размещения контактных клемм в разъеме датчика “G”

ПОРЯДОК ВЫПОЛНЕНИЯ

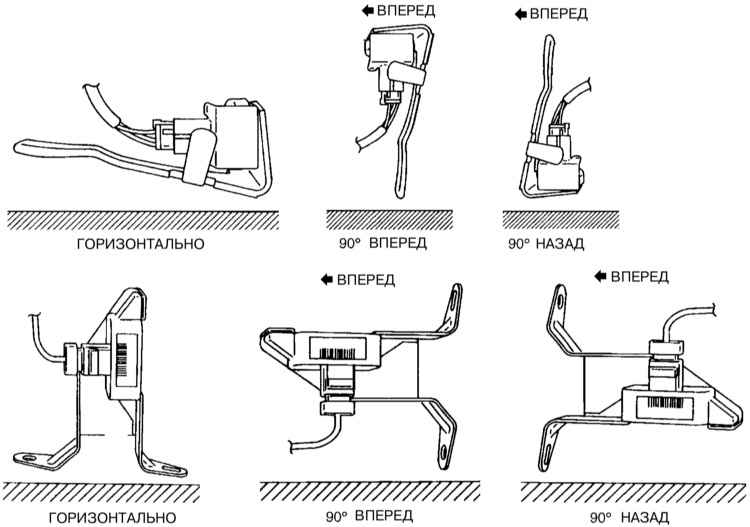

1. Выключите зажигание и, не отсоединяя электропроводки, отболтите датчик “G”. Проверьте надежность фиксации контактных разъемов датчика и блока управления ABS. Включите зажигание и измерьте напряжение между клеммами № 2 ( ) и № 3 (-) контактного разъема датчика горизонтального уровня. Если результат измерения составляет 2.1 ÷ 2.4 В, переходите к следующему этапу проверки, в противном случае замените датчик “G”. 2. Измерьте напряжение между клеммами 2 ( ) и 3 (-) контактного разъема датчика наклона на 90° вперед. Если результат измерения составляет 3.7 ÷ 4.1 В, переходите к следующему этапу проверки, в противном случае замените датчик “G”. 3. Измерьте напряжение между клеммами 2 ( ) и 3 (-) контактного разъема датчика наклона на 90° назад. Если результат измерения составляет 0.5 ÷ 0.9 В, переходите к следующему этапу проверки, в противном случае замените датчик “G”. 4. Выключите зажигание. Проверьте состояние и надежность фиксации контактных разъемов датчика “G” и ECU ABS. В случае необходимости произведите соответствующий восстановительный ремонт. Если контактные соединения в порядке, переходите к следующему этапу проверки. 5. Восстановите исходное подсоединение электропроводки. Очистите память модуля самодиагностики и повторите процедуру считывания диагностических кодов. Если никаких изменений (в лучшую сторону) не произошло, замените сборку гидравлического модулятора/ECU ABS. При появлении новых кодов перейдите к соответствующему тесту. Если отказ не повторился, следовательно, неисправность носила временный характер, - еще удостоверьтесь в надежности крепления всех контактных соединений. 6. Выключите зажигание и отсоедините электропроводку от модуля управления трансмиссией (TCM). Также отсоедините электропроводку от ECU ABS. Измерьте сопротивление между массой и клеммой № 3 контактного разъема ECU. Если результат измерения составляет более 1 МОм, переходите к следующему этапу проверки, в противном случае произведите восстановительный ремонт электропроводки на участке между TCM и ECU ABS. 7. Измерьте напряжение между массой и клеммой № 3 контактного разъема ECU ABS. Если результат измерения составляет менее 1 В, переходите к следующему этапу проверки, в противном случае произведите необходимый восстановительный ремонт электропроводки на участке между TCM и ECU ABS. 8. Выключите зажигание. Подсоедините электропроводку к TCM, затем снова поверните ключ зажигания в положение ON. Измерьте напряжение между массой и клеммами № 19 и 11 24-контактного разъема TCM. Если результат измерения составляет 10 ÷ 15 В, переходите к следующему этапу проверки, в противном случае TCM нуждается в восстановительном ремонте, - если имеют место нарушения исправности функционирования АТ, замените TCM. 9. Измерьте напряжение между массой и клеммами № 3 и 31 контактного разъема ECU ABS. Если результат измерения составляет 10 ÷ 15 В, переходите к следующему этапу проверки, в противном случае проверьте состояние электропроводки на участке между ECU ABS и TCM. Произведите необходимый восстановительный ремонт. 10. Проверьте состояние и надежность фиксации контактных разъемов ECU ABS и TCM. В случае необходимости зачистите клеммы и переходите к следующему этапу проверки. 11. Выключите зажигание. Восстановите исходное подсоединение электропроводки. Очистите память модуля самодиагностики и повторите процедуру считывания диагностических кодов. Если никаких изменений (в лучшую сторону) не произошло, замените ECU ABS. При появлении новых кодов перейдите к соответствующему тесту. Если отказ не повторился, следовательно, неисправность носила временный характер, - еще удостоверьтесь в надежности крепления всех контактных соединений.
