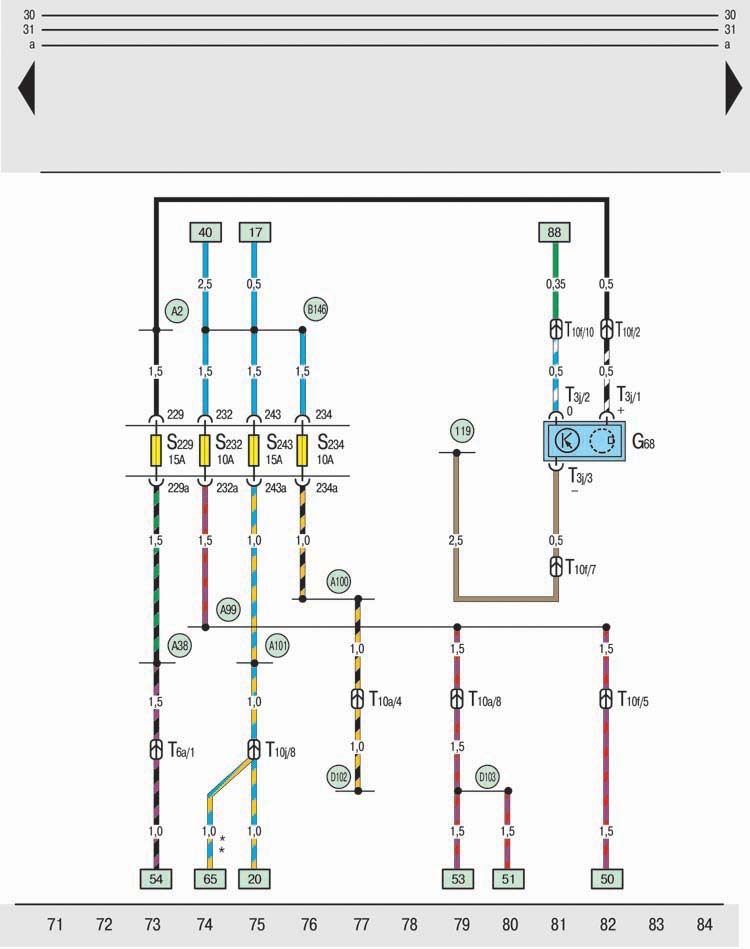

12.7.6. Коробка предохранителей, датчик спидометра

ОБЩИЕ СВЕДЕНИЯ

G68 – датчик спидометра;

T3j – трехконтактный штекерный разъем на датчике скорости;

T6a – шестиконтактный штекерный разъем в водонепроницаемом кожухе (красный);

T10a – десятиконтактный штекерный разъем в водонепроницаемом кожухе (белый);

T10f – десятиконтактный штекерный разъем в кабельном канале (черный);

T10j – десятиконтактный штекерный разъем в водонепроницаемом кожухе (синий);

119 – соединение на "массу" в кабельном жгуте впереди слева;

А2 – соединение с положительным полюсом (15) в жгуте проводов позади панели приборов;

А38 – соединение с положительным полюсом (15а) в жгуте проводов позади панели приборов слева;

А99 – соединение (87) в жгуте проводов позади панели приборов;

А100 – соединение (87) в жгуте проводов позади панели приборов слева;

А101 – соединение (87) в жгуте проводов позади панели приборов слева;

В146 – соединение с положительным полюсом (87) в жгуте проводов позади панели приборов слева;

D102 – соединение с положительным полюсом (87а) в жгуте проводов для двигателя;

D103 – соединение с положительным полюсом (87а) в жгуте проводов для двигателя

** лишь для автомобилей со специальным оборудованием
