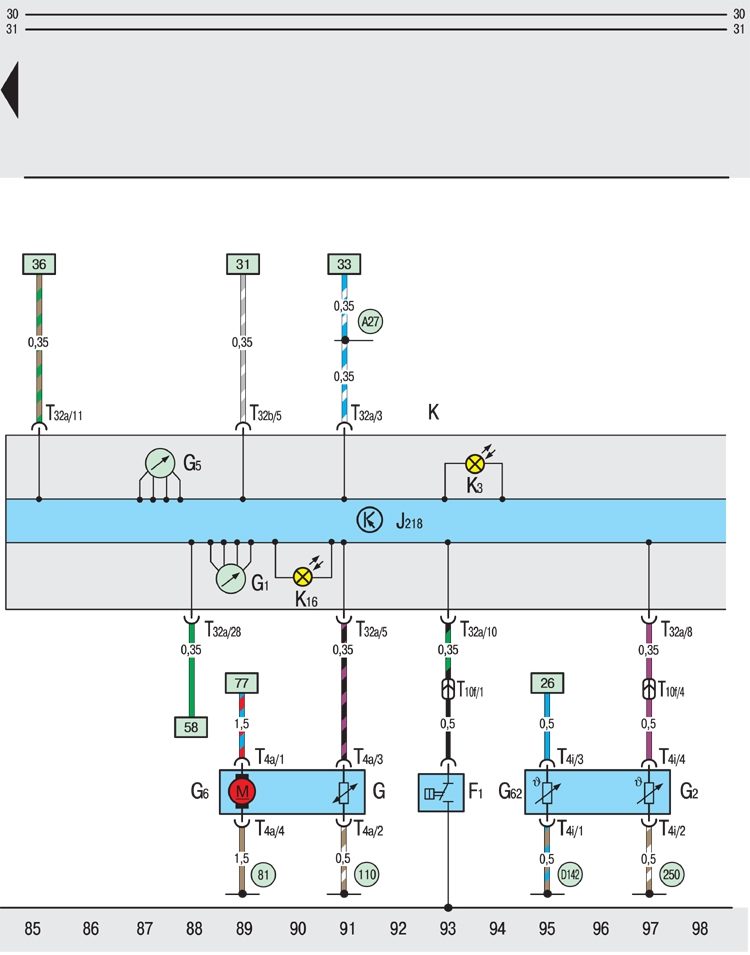

12.6.7. Панель приборов, процессор, сигнализаторы, топливный насос

F1 – выключатель-датчик давления масла с гидроприводом;

G – измерительное устройство указателя уровня топлива;

G1 – указатель уровня топлива;

G2 – датчик указателя температуры;охлаждающей жидкости;

G5 – тахометр;

G6 – топливный насос;

G62 – датчик температуры охлаждающей жидкости;

J218 – процессор панели приборов;

К – панель приборов;

К3 – сигнализатор аварийного падения давления масла;

К16 – сигнализатор аварийного запаса топлива;

Т4а – четырехконтактный штекерный разъем, на датчике указателя температуры охлаждающей жидкости;

Т10f – десятиконтактный штекерный разъем, в кабельном канале слева (черный);

Т32а – 32-контактный штекерный разъем, на панели приборов (синий);

Т32b – 32-контактный штекерный разъем, на панели приборов (зеленый);

81 – соединение на "массу" в жгуте проводов позади панели приборов;

110 – соединение на "массу" в жгуте проводов позади панели приборов;

250 – соединение на "массу" в соединительном жгуте проводов двигателя;

А27 – соединение (сигнал скорости автомобиля) в жгуте проводов позади панели приборов слева (только для автомобилей с системой центрального управления замками дверей);

D142 – соединение в соединительном жгуте проводов двигателя
