| 1. Отсоедините провод от клеммы «-» аккумуляторной
батареи. |
| 2. Снимите напольную консоль. |
| 3. Слейте жидкость из системы охлаждения двигателя
или пережмите отводящий 1 (см. рис. Подсоединение шлангов к радиатору отопителя)
и подводящий 2 шланги радиатора отопителя (если радиатор отопителя
снимается для замены, необходимо слить жидкость). |
| 4. Со стороны моторного отсека промаркируйте
положение патрубка 4 отопителя и отверните болт 5 его крепления. Выньте
патрубок и вместе со шлангами отложите в сторону. |

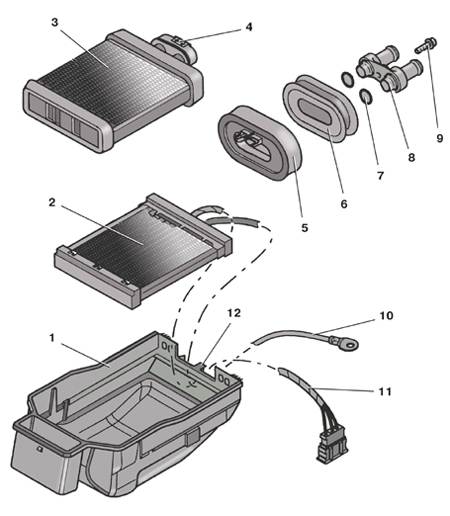

| 5. Заглушите отверстия в радиаторе 3 (см. рис.
Радиатор отопителя) отопителя. |
| 6. На моделях с электронагревательным элементом
2 отсоедините колодку 11 с проводами от жгута с левой стороны отопителя
и «массовый» провод 10. |
| 7. Снимите переходник 3 (см. рис. Снятие кожуха радиатора отопителя)
нижнего воздуховода. |
| 8. Снимите пружинные скобы 1 крепления кожуха
радиатора отопителя с трех сторон. |
| 9. Опустите и сдвиньте на себя кожух 2 радиатора
отопителя, чтобы вывести из зацепления его передний фиксатор 12 (см.
рис. Радиатор отопителя). |
| 10. Выньте кожух 1 радиатора отопителя из-под
панели приборов с правой стороны. |
| 11. Выньте радиатор 3 отопителя из кожуха 1. |
| 12. Замените порванные или потерявшие упругость
уплотнительные кольца 7 патрубка. |
| 13. Установите радиатор отопителя в обратном
порядке. При этом обратите внимание, что наклейка 4 на нем, указывающая
подводящее и отводящее направления, должна находиться сверху. Установите
патрубок в соответствии с ранее сделанной маркировкой, плотно вставив
его в уплотнитель 6 на щите передка. |
| 14. Проверьте уровень и при необходимости долейте
охлаждающую жидкость (при замене радиатора отопителя залейте новую
жидкость в систему охлаждения двигателя). |
