11.7. Снятие и установка тягово-сцепного устройства

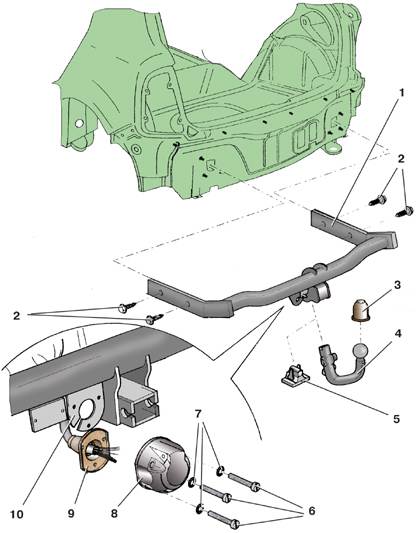

Детали тягово-сцепного устройства

1 – тягово-сцепное устройство;
2 – болты;
3 – защитный колпачок;
4 – крюк с шаровой головкой;
5 – заглушка;

6 – винт;
7 – шайбы;
8 – розетка;
9 – уплотнитель;
10 – кронштейн розетки

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите крюк 4 (см. рис. Детали тягово-сцепного устройства) тягово-сцепного устройства в соответствии с прилагаемой к нему инструкцией и установите вместо него заглушку 5.

2. Снимите задний буфер.

3. Отверните три винта 6 крепления и снимите розетку 8, отсоединив от нее провода.

4. Выньте жгут проводов из кронштейна 10 на тягово-сцепном устройстве.

5. Отверните четыре болта 2 и снимите тягово-сцепное устройство 1 с автомобиля.

6. Установите тягово-сцепное устройство в обратном порядке.

Моменты затяжки, Н·м

Болт крепления тягово-сцепного устройства	70
Винт крепления розетки	2,5
