7.6.9. Очистители и омыватели стекол

Автомобили оснащены рычажным переключателем с кольцом регулирования частоты перемещения щеток в автоматическом режиме или системой автоматического изменения частоты перемещения щеток в прерывистом режиме. В обоих случаях на автомобилях устанавливаются:

– регулятор чувствительности датчика на рычаге переключателя стеклоочистителя;

– система автоматического изменения частоты перемещения щеток в прерывистом режиме и датчик освещенности.

Для включения системы установите переключатель стеклоочистителя в положение, соответствующее прерывистому режиму работы. При выключении зажигания установите переключатель стеклоочистителя в положение «остановка», затем снова в положение «прерывистый режим работы».

В случае повышенного сопротивления движению рычагов стеклоочистителя (например, при движении с высокой скоростью) блок защиты и коммутации автоматически переводит стеклоочиститель в режим работы на меньшей скорости.

В случае заклинивания механизма стеклоочистителя (например, при примерзании щеток к ветровому стеклу) блок защиты и коммутации автоматически отключает питание электродвигателя только на неподвижном автомобиле.

Если переключателем или датчиком дождя включен очиститель ветрового стекла, то при включении передачи заднего хода включается очиститель заднего стекла.

Команды, поступающие с переключателя стеклоочистителя, обладают высшим приоритетом и отменяют команды, поступающие от ЦЭКБС и блока защиты и коммутации.

Частота движения щеток очистителя заднего стекла зависит от скорости движения автомобиля.

Если ЦЭБКС не получает управляющего сигнала с подрулевого переключателя, автоматически включается малая скорость работы стеклоочистителя.

ЦЭКБС имеет специальные конфигурации для обеспечения функции очистки и омывания стекол.

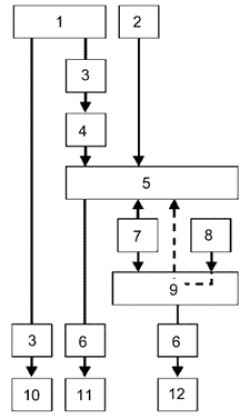

Рис. 7.102. Блок-схема работы очистителей и омывателей стекол: 1 – ПДУ под рулевым колесом; 2 – датчик дождя и освещенности; 3 – управляющее воздействие водителя; 4 – блок диодов и выключатель; 5 – ЦЭКБС; 6 – проводная связь; 7 – мультиплексный канал связи; 8 – информация о включении заднего хода и о скорости автомобиля; 9 – блок защиты и коммутации; 10 – насос омывателя ветрового и заднего стекол; 11 – электродвигатель очистителя заднего стекла; 12 – электродвигатель очистителя ветрового стекла
