7.6.6. Блок подрулевых переключателей

Рычажные переключатели наружного освещения, указателей поворота и противотуманного света и стеклоочистителей образуют единый неразборный блок, называемый «блоком подрулевых переключателей ».

Данный элемент состоит из одного управляющего каскада, выполненного на диодах и выключателях.

При замыкании определенных контактов блока подрулевых переключателей ЦЭКБС распознает управляющее воздействие водителя.

Пример: замыкание контактов 12 и 14 ЦЭКБС определяет как команду на включение указателей правого поворота.

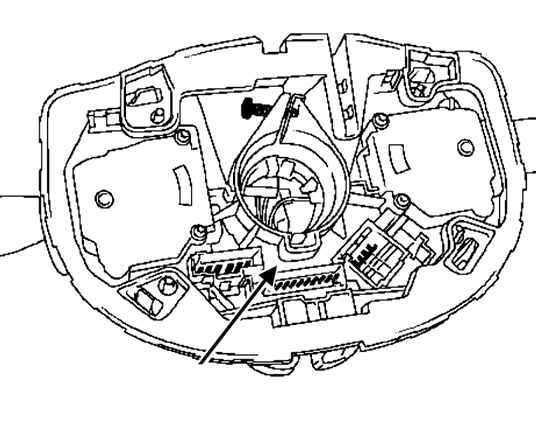

Рис. 7.93. Подключение к диодным контактам блока подрулевых переключателей

Постоянные соединения 4–3, 12–5, 8–2, 13–14, 10–9 используются для диагностики блока подрулевых переключателей и цепей соединения с ЦЭКБС.
