7.6.10. Снятие и установка механизм очистителя ветрового стекла

Механизмы, установленные на автомобилях с правосторонним и левосторонним управлением, различны, но способы их снятия одинаковы.

Отсоедините провода от клемм аккумуляторной батареи, начиная с минусовой клеммы.

Снимите колпачки гаек.

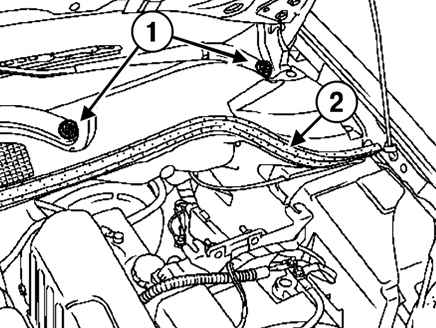

Рис. 7.103. Снятие крепления рычагов стеклоочистителя: 1 – гайки крепления; 2 – уплотнители ниши воздухозабора

Открутите гайки крепления рычагов стеклоочистителя ветрового стекла (рис. 7.103).

Снимите рычаги стеклоочистителя ветрового стекла с помощью специального приспособления (Ele. 1294-01).

Снимите уплотнители ниши воздухозабора.

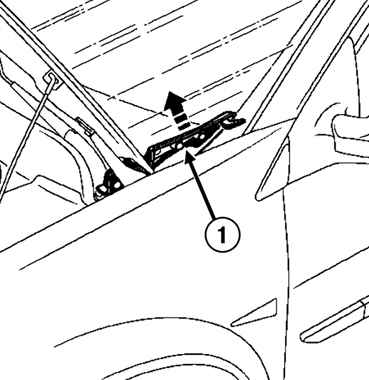

Рис. 7.104. Снятие боковых декоративных накладок ветрового стекла: 1 – накладки

Снимите нижние боковые декоративные накладки ветрового стекла (рис. 7.104).

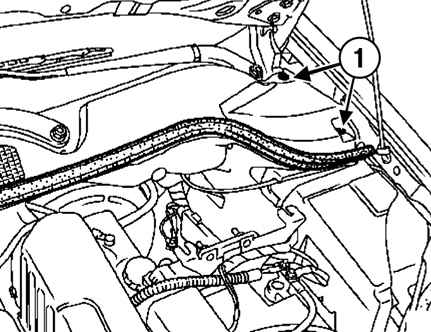

Рис. 7.105. Снятие креплений решетки ниши воздухозабора: 1 – винты крепления

Снимите винты крепления решетки ниши воздухозабора (рис. 7.105).

Разъедините разъем электродвигателя стеклоочистителя.

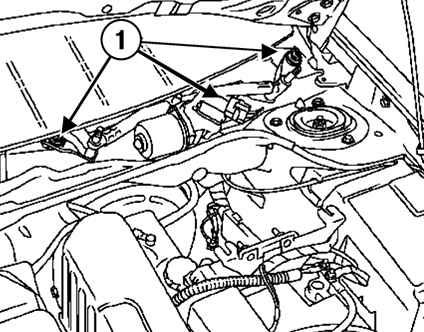

Рис. 7.106. Снятие креплений механизма стеклоочистителя: 1 – болты крепления

Отверните три болта крепления механизма (рис. 7.106).

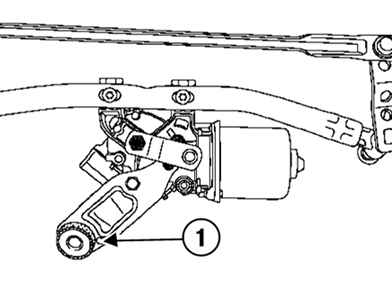

Рис. 7.107. Ослабление затяжки гайки крепления: 1 – болт крепления

Ослабьте затяжку гайки лапки крепления (рис. 7.107).

Извлеките лапку из гнезда. Наклоните и снимте механизм.

Наклоните механизм и установите его на место.

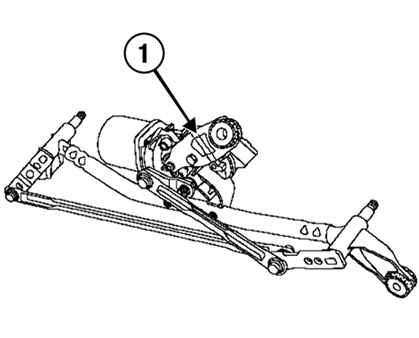

Рис. 7.108. Установка лапки крепления: 1 – лапка крепления

Установите лапку крепления, не затягивая болт (рис. 7.108).

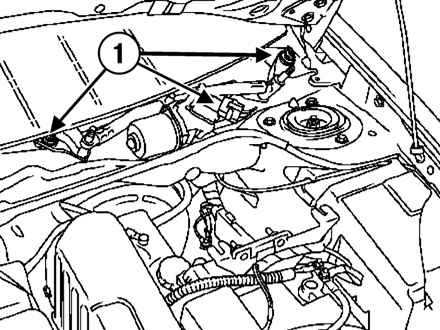

Рис. 7.109. Установка болтов крепления механизма: 1 – болты крепления

Заверните три болта крепления механизма (рис. 7.109).

Затяните требуемым моментом 8 Н·м болты крепления механизма.

Установите:

– решетку ниши воздухозабора;

– нижние боковые декоративные накладки ветрового стекла;

– уплотнитель ниши воздухозабора.

ВНИМАНИЕ Перед установкой рычагов стеклоочистителя убедитесь, что электродвигатель стеклоочистителя находится в положении, соответствующем исходному положению щеток на ветровом стекле.

ВНИМАНИЕ При установке рычагов стеклоочистителя убедитесь в исправности рычагов (отсутствие трещин или повреждений шлицев).

Очистите шлицы валиков электродвигателя.

Используйте новые гайки крепления.

Установите правый нижний рычаг со щеткой (со стороны пассажира) по метке на ветровом стекле.

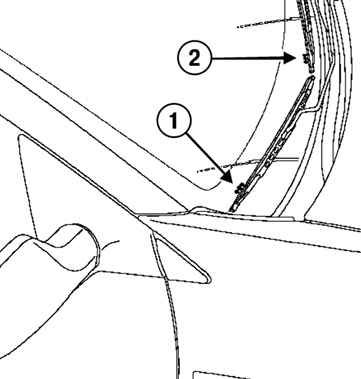

Рис. 7.110. Установка нижнего и верхнего рычагов: 1 – нижний рычаг; 2 – нижний рычаг

Установите правый верхний рычаг (со стороны водителя) по метке параллельно нише воздухозабора (рис. 7.110).

Затяните требуемым моментом 21 Н·м гайки крепления рычагов стеклоочистителя.

ПРИМЕЧАНИЕ Рычаги стеклоочистителя отличаются друг от друга – рычаг с пассажирской стороны более изогнут.

Подключите аккумуляторную батарею.

Соедините разъем электродвигателя стеклоочистителя.
