7.6.12. Стеклоомыватель

Автомобиль оснащен электрическим насосом двухстороннего действия, подающим жидкость из одного бачка к омывателю либо ветрового, либо заднего стекла в зависимости от подачи питания на два контакта разъема.

Омыватели ветрового и заднего стекол включаются непосредственно переключателем стеклоочистителя.

Возможны два варианта: А и В.

А. Трубопровод запитывается от патрубка 3, омыватель ветрового стекла работает

В. Трубопровод запитывается от патрубка 4, омыватель заднего стекла работает

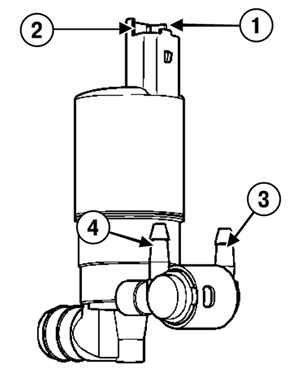

Рис. 7.113. Cтеклоомыватель
