7.2.5. Механизм переключения передач

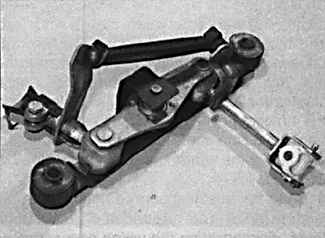

Механизм выбора передач

Механизм переключения передач состоит из рычага переключения передач, штока и механизма выбора передач.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

Рычаг и шток переключения передач
1. Поднимите переднюю часть автомобиля и зафиксируйте на подставках. Снимите брызговик двигателя.

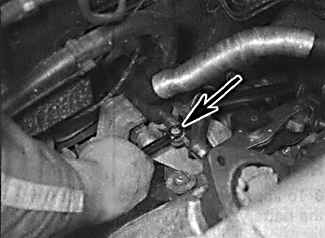

	2. Используя краску или маркер, нанесите метки совмещения на шток переключения передач и зажим на передней части тяги. Ослабьте зажимной болт (указан стрелкой), отвинтив его на два оборота.
3. Переместите рычаг переключения передач в положение 4-й передачи, освободите шток переключения передач от зажима и извлеките из резинового защитного чехла.
4. Снимите центральную консоль.
5. Отвинтите винты и снимите отделку рычага переключения передач вместе с выключателями и отсоедините от них электрические разъемы.
6. Отвинтите 4 болта крепления рычага переключения передач к полу и извлеките рычаг переключения передач вместе со штоком из автомобиля.
Механизм выбора передач
7. Отделите шток переключения передач от зажима механизма выбора передач. Зажимной болт расположен в задней части коробки передач перед перегородкой моторного отсека.

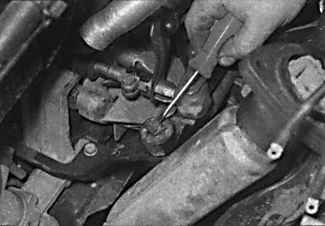

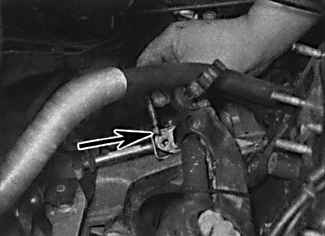

8. Нажмите фиксатор (указан стрелкой на фото слева) и снимите шарнирный палец, соединяющий тягу с рычагом селектора на верхней части коробки передач (фото справа).
	9. Снимите стопорное кольцо и извлеките механизм выбора передач вверх.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Рычаг переключения передач и шток

1. Смажьте все шарниры рычага переключения передач, установите рычаг на место и закрепите болтами.

2. Подсоедините электрические разъемы к выключателям отделки рычага и установите отделку рычага на место.

3. Под автомобилем установите резиновый защитный чехол на шток переключения передач.

4. Присоедините шток переключения передач с зажимом тяги. Совместите метки, нанесенные перед снятием, и затяните зажимной болт.

5. Проверьте действие механизма переключения передач и, при необходимости, отрегулируйте.

Механизм выбора передач

6. Смажьте шарнирные соединения механизма выбора передач

7. Установите механизм выбора передач и закрепите стопорным кольцом.

8. Совместите тягу с рычагом селектора передач и закрепите новым шарнирным пальцем.

9. Соедините шток переключения передач с зажимом тяги. Совместите метки, нанесенные перед снятием, и затяните зажимной болт.

10. Проверьте действие механизма переключения передач и, при необходимости, отрегулируйте.
