4.1.5. ТермостатДВИГАТЕЛИ SOCH 1,6 Л
Предупреждение
 При установке термостата
необходимо установить новое уплотнительное кольцо.
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите провод массы с аккумулятора. |
| 2. Слейте охлаждающую жидкость из системы охлаждения. |
| 3. Ослабьте хомут и отсоедините верхний шланг
от кожуха термостата на правой стороне двигателя. |
| 4. Снимите зубчатый ремень, промежуточный шкив,
шкив распределительного вала и задний кожух зубчатого ремня. |

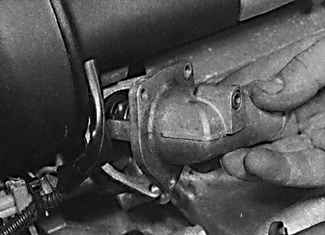

| 5. Отвинтите болты и снимите крышку термостата
с головки блока цилиндров. |
| 6. Извлеките термостат из кожуха и снимите уплотнительное
кольцо. |
|
Проверка
|
|

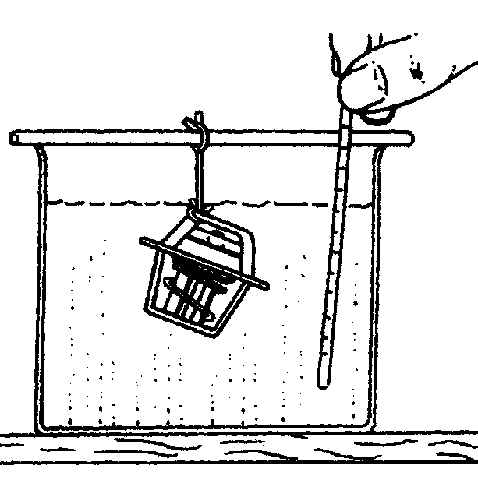

Грубую проверку термостата можно провести,
подвесив его на нитке в стеклянном сосуде, заполненном водой и нагревая
воду до кипения. При закипании воды термостат должен открыться. В противном
случае замените его. |
Температура открытия термостата нанесена на термостате.
Термостат, который не закрывается при охлаждении воды, также подлежит замене.
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Очистите сопрягаемые поверхности крышки
термостата и головки блока цилиндров. |
| 2. Установите термостат в головку блока цилиндров
вместе с новым уплотнительным кольцом. |
| 3. Установите крышку термостата и закрепите
болтами. |
| 4. Установите задний кожух зубчатого ремня,
шкив распределительного вала, зубчатый ремень и промежуточный шкив. |
| 5. Подсоедините верхний шланг к термостату
и закрепите хомутом. |
| 6. Залейте охлаждающую жидкость в систему охлаждения. |
| 7. Подсоедините аккумулятор. |
|
БЕНЗИНОВЫЕ ДВИГАТЕЛИ DOCH 1.6, 1.8 И 2,0 Л
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите провод массы с аккумулятора. |
| 2. Слейте охлаждающую жидкость
из системы охлаждения. |
| 3. Ослабьте хомут и снимите верхний
шланг с крышки термостата. На двигателях 1,6 л крышка термостата установлена
к корпусу, прикрепленному болтами к переднему концу двигателя. На
двигателях 1,8 и 2,0 л крышка термостат крепится болтами непосредственно
к головке блока цилиндров. При этом необходимо снять дополнительно
маленький шланг. |
 |

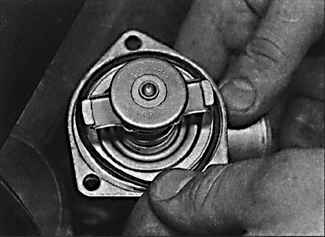

4. Отвинтите болты и снимите
крышку термостата, в которой закреплен термостат (на фото – термостат
бензинового двигателя DOCH 1,6 л). |
 |
5. На двигателях 1,6 л снимите уплотнительное
кольцо. |
| 6. На двигателях 1,8 ли 2,0 л снимите
прокладку. |
|
Проверка
См. Двигатели SOCH 1,6 л
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Очистите сопрягаемые поверхности крышки
и кожуха термостата. |
| 2. Установите крышку термостата вместе с термостатом
и уплотнительным кольцом или прокладкой и закрепите болтами. |
| 3. Подсоедините верхний шланг к термостату
и закрепите хомутом. |
| 4. Залейте охлаждающую жидкость в систему охлаждения. |
| 5. Подсоедините аккумулятор. |
|
ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ 1.7 Л
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите провод массы с аккумулятора. |
| 2. Слейте охлаждающую жидкость
из системы охлаждения. |
| 3. Снимите аккумулятор и опору
аккумулятора. |
 |

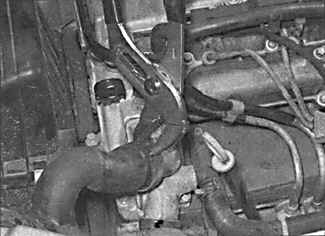

4. Ослабьте хомут крепления шланга. |
 |

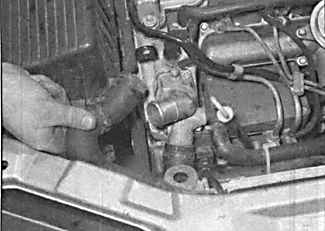

5. Отсоедините верхний шланг с крышки термостата,
расположенного на левой стороне головки блока цилиндров. |
 |

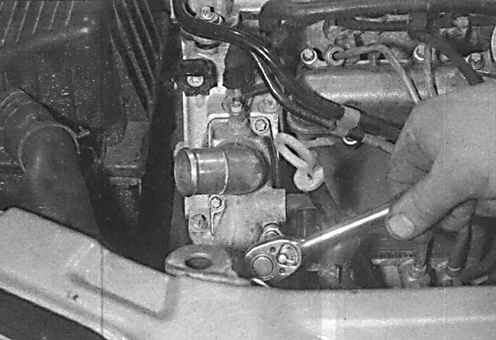

6. Отвинтите болты крепления крышки термостата. |
 |

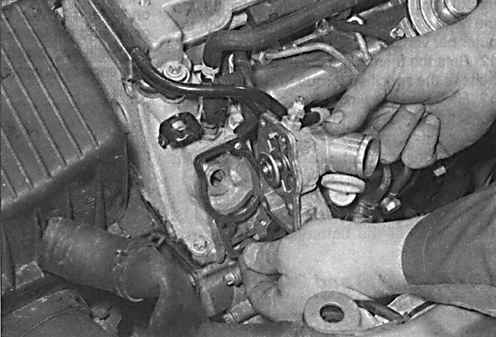

7. Снимите крышку термостата вместе с термостатом.
Снимите прокладку. |
|
Проверка
См. Двигатели SOCH 1,6 л
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Очистите сопрягаемые поверхности крышки
и кожуха термостата. |
| 2. Установите термостат в кожух вентиляционными
отверстиями вверх. |
| 3. Установите крышку вместе с новой прокладкой
и закрепите болтами. |
| 4. Установите верхний шланг и закрепите хомутом. |
| 5. Установите опору аккумулятора и аккумулятор. |
| 6. Залейте охлаждающую жидкость в систему охлаждения. |
| 7. Подсоедините аккумулятор. |
|
ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ 2 Л
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите провод массы с аккумулятора. |
| 2. Слейте охлаждающую жидкость из системы охлаждения. |
| 3. Поднимите переднюю часть автомобиля и зафиксируйте
на подставках. |
| 4. Снимите брызговик из-под двигателя. |
| 5. Чтобы снять стандартный термостат, расположенный
в передней стороне головки блока цилиндров, сначала отсоедините электрические
разъемы от датчика температуры, затем снимите три шланга, отвинтите
болты и снимите кожух, в котором установлен термостат. |
|
Проверка
См. Двигатели SOCH 1,6 л
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Очистите сопрягаемые поверхности крышки
термостата и головки блока цилиндров. |
| 2. Установите крышку термостата с новой прокладкой
и закрепите болтами. |
| 3. Повторно подсоедините шланги и электрические
разъемы. |
| 4. Установите брызговик и опустите автомобиль. |
| 5. Залейте охлаждающую жидкость в систему охлаждения. |
| 6. Подсоедините аккумулятор. |
|
|
