4.1.10. Водяной насос

БЕНЗИНОВЫЕ ДВИГАТЕЛИ 1,6 Л

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите провод массы с аккумулятора.

2. Слейте охлаждающую жидкость из системы охлаждения.

3. Снимите зубчатый ремень и задний кожух зубчатого ремня.

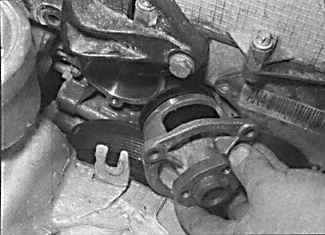

4. Отвинтите три болта крепления и снимите водяной насос. Снимите уплотнительное кольцо с водяного насоса.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте, что сопрягаемые поверхности водяного насоса и блока цилиндров чистые и сухие. Нанесите тонкий слой герметика на сопрягаемую поверхность блока цилиндров.

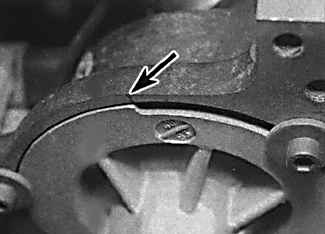

	2. Установите новое уплотнительное кольцо на водяной насос и установите насос в блок цилиндров. На двигателях SOCH проверьте, что выступы на насосе и блоке цилиндров совмещены. На двигателях DOCH совместите край выступа насоса с меткой на блоке цилиндров (указана стрелкой).
3. Установите болты крепления водяного насоса и затяните их требуемым моментом.
4. Установите задний кожух зубчатого ремня и зубчатый ремень.
5. Залейте охлаждающую жидкость в систему охлаждения.
6. Подсоедините аккумулятор.

БЕНЗИНОВЫЕ ДВИГАТЕЛИ DOCH 1,8 И 2,0 Л

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите провод массы с аккумулятора.

2. Слейте охлаждающую жидкость из системы охлаждения.

3. Снимите зубчатый ремень и механизм натяжения.

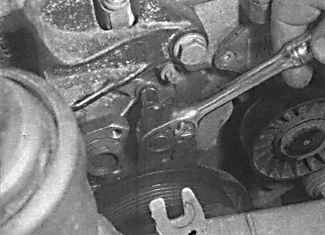

4. Отвинтите три болта крепления и снимите насос. Снимите уплотнительное кольцо с насоса.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте, что сопрягаемые поверхности насоса и блока цилиндров чистые и сухие и нанесите тонкий слой смазочного материала на основе силикона на сопрягаемую поверхность блока цилиндров.

2. Установите новое уплотнительное кольцо на насос и установите насос в блок цилиндров. Проверьте, что выступы на насосе и блоке цилиндров совмещены.

3. Установите болты крепления насоса и затяните их требуемым моментом.

4. Установите задний кожух зубчатого ремня и зубчатый ремень.

5. Подсоедините аккумулятор.

6. Залейте охлаждающую жидкость в систему охлаждения.

ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ 1,7 Л

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите провод массы с аккумулятора.

2. Слейте охлаждающую жидкость из системы охлаждения.

3. Снимите вспомогательный приводной ремень.

4. Зафиксируйте шкив водяного насоса от проворачивания, отвинтите гайки крепления и снимите шкив с фланца насоса.

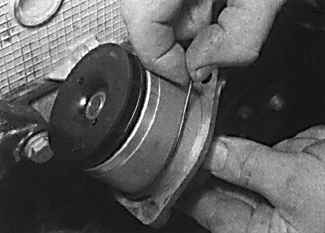

5. Отвинтите болты крепления насоса и снимите насос с блока цилиндров. Снимите прокладку.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте, что сопрягаемые поверхности насоса и блока цилиндров чистые и сухие.

2. Установите насос на блок цилиндров вместе с новой прокладкой и закрепите болтами.

3. Установите шкив водяного насоса.

4. Установите и отрегулируйте натяжение вспомогательного приводного ремня.

5. Подсоедините аккумулятор.

6. Залейте охлаждающую жидкость в систему охлаждения.

ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ 2,0 Л

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите провод массы с аккумулятора.
2. Слейте охлаждающую жидкость из системы охлаждения.
3. Снимите вспомогательный приводной ремень.
4. Снимите кожух воздушного фильтра.
5. Поднимите переднюю часть автомобиля и зафиксируйте на подставках.
6. Снимите нижний брызговик двигателя.
7. Отвинтите гайку от верхней части правой подвески силового агрегата.
8. Используя домкрат, приподнимите двигатель для того, чтобы освободить место для снятия водяного насоса.
9. Зафиксируйте шкив водяного насоса от проворачивания и отвинтите болты крепления шкива. Снимите шкив с насоса.
	10. Отвинтите три болта крепления водяного насоса.
	11. Снимите водяной насос с блока цилиндров двигателя.
	12. Снимите уплотнительное кольцо с насоса.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте, что сопрягаемые поверхности насоса и блока цилиндров чистые и сухие, и нанесите тонкий слой смазочного материала на основе силикона к сопрягаемой поверхности блока цилиндров.

2. Установите новое уплотнительное кольцо на водяной насос.

3. Установите насос в блок цилиндров и закрепите болтами.

4. Установите шкив водяного насоса.

5. Опустите двигатель и завинтите гайку крепления правой подвески силового агрегата.

6. Установите брызговик и опустите автомобиль.

7. Установите кожух воздушного фильтра.

8. Установите и отрегулируйте натяжение вспомогательного приводного ремня.

9. Подсоедините аккумулятор.

10. Залейте охлаждающую жидкость в систему охлаждения.
