1.8. Органы управления и контрольные приборы

1 – переключатель освещения;
2 – боковые сопла обдува;
3 – переключатель противотуманных фар, переключатель задних противотуманных фар;
4 – переключатель ближнего и дальнего света светового сигнала и поворотов
5 – комбинация приборов;
6 – переключатель очистителя и омывателя стекол, омывателя фар и омывателя заднего стекла;
7 – переключатели нагревателя, переключатель обогрева стекла;
8 – выключатель аварийной световой сигнализации;
9 – средние сопла обдува;
10 – двойной информационный дисплей и бортовой компьютер;

11 – вещевой ящик;
12 – радиоприемник;
13 – переключатель электрообогрева передних сидений;
14 – пепельница и прикуриватель;
15 – клавиша системы контроля тяги;
16 – педаль акселератора;
17 – замок зажигания;
18 – педаль тормоза;
19 – кнопка звукового сигнала;
20 – педаль сцепления;
21 – регулировка высоты рулевого колеса;
22 – коробка предохранителей;
23 – рычаг разблокировки капота;
24 – корректор света фар

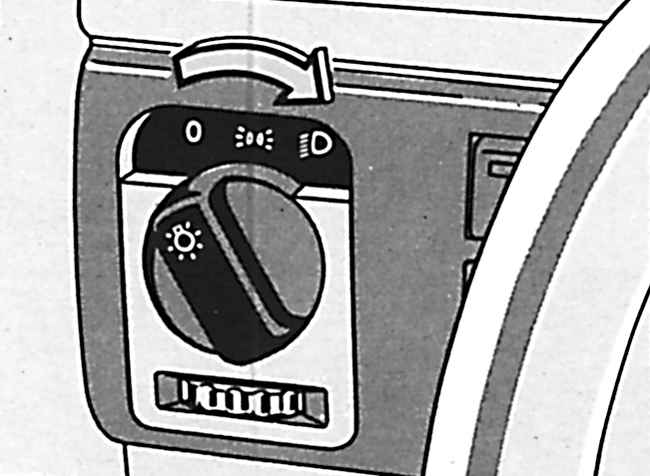

Переключатель освещения

= выключено

= подфарники

= ближний и дальний свет

- потянуть = внутреннее освещение

При и включаются также задние огни и освещение номерного знака.

Ассиметричный ближний свет расширяет обзор правой стороны дороги.

В странах с левосторонним движением необходимо заклеить черным 15°- сектор на стеклах фар.

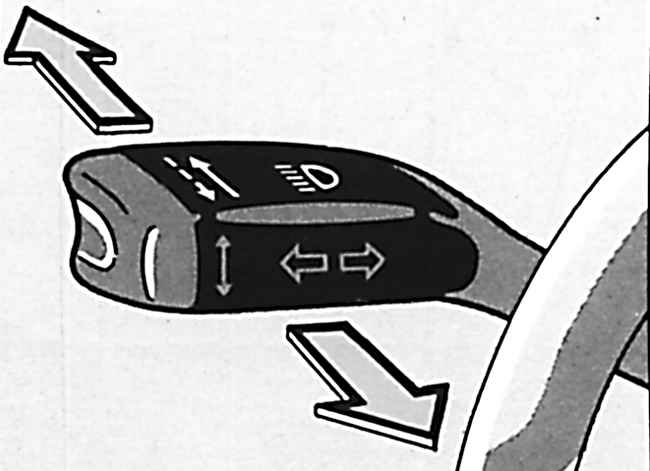

Дальний и ближний свет

Рычаг вперед = дальний свет.

Рычаг к рулевому колесу = ближний свет.

При превышении допустимого сопротивления включается световой сигнал.

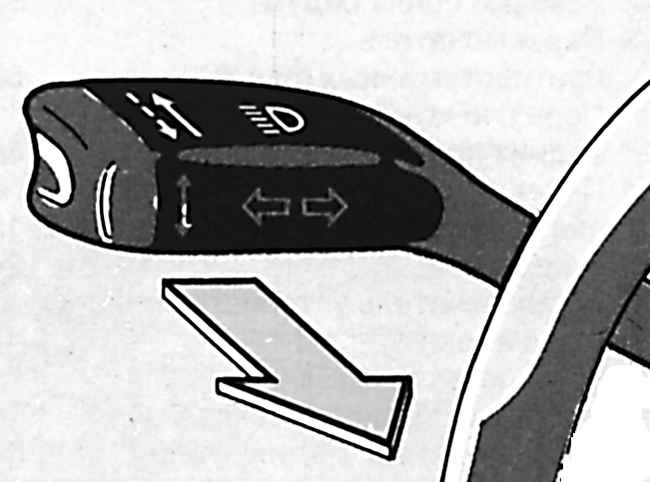

Световой сигнал

Световой сигнал - рычаг в направлении рулевого колеса.

Световой сигнал может быть включен также при включенном указателе поворотов.

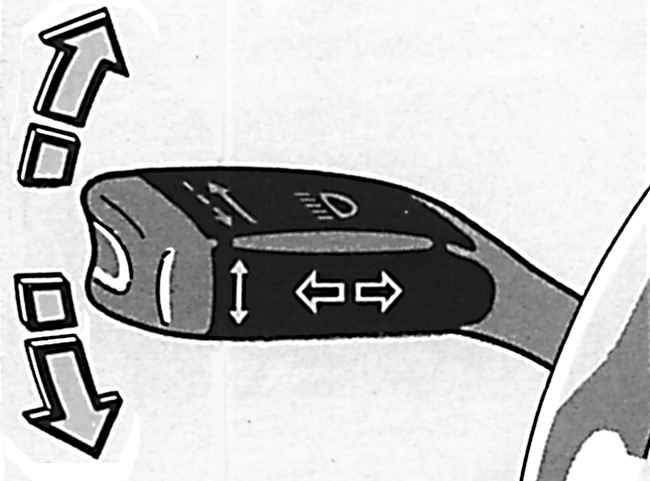

Указатели поворотов

Указатели поворотов - переключатель в фиксированное положение.

Вверх = правый

Вниз = левый

Стояночные огни - замок рулевого колеса в положении , рычаг находится в верхнем или нижнем положении.

При повороте рулевого колеса в другую сторону рычаг поворачивается автоматически - лишь при малых перемещениях рулевого колеса это не происходит.

При смене полосы движения поверните рычаг только до небольшого сопротивления. При отпускании рычага он сам вернется назад.

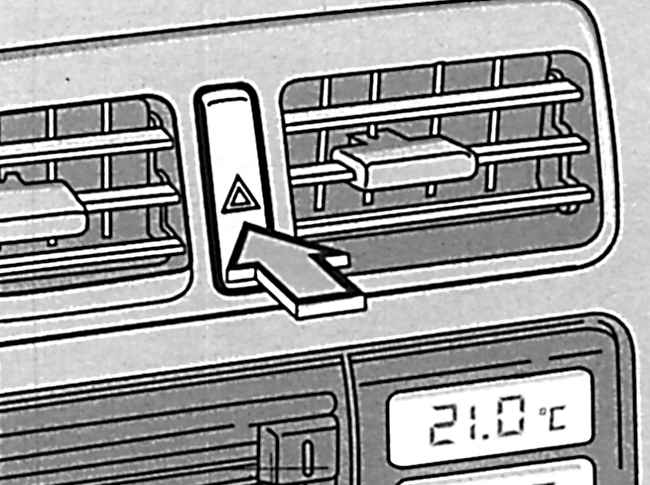

Сигнал аварийной сигнализации

Нажать кнопку = включен

Еще раз нажать = выключен

Чтобы упростить поиск переключателя при включенном зажигании загорается красное табло. При включении загорается контрольная лампочка, которая мигает при мигании поворотов.

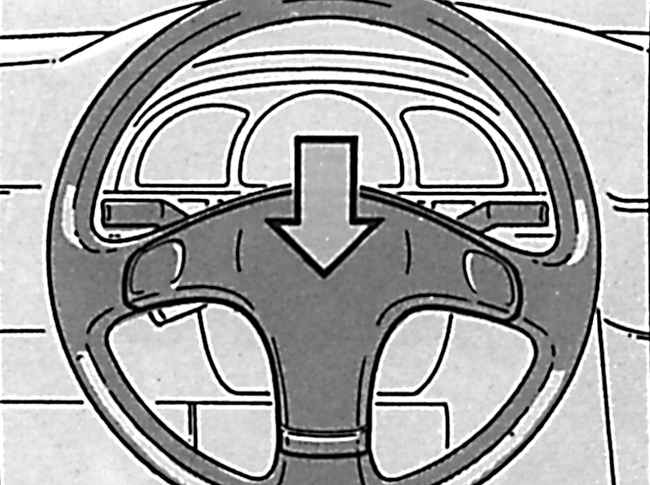

Кнопка звукового сигнала

При варианте с надувной подушкой безопасности нажмите кнопку снаружи, справа или слева.

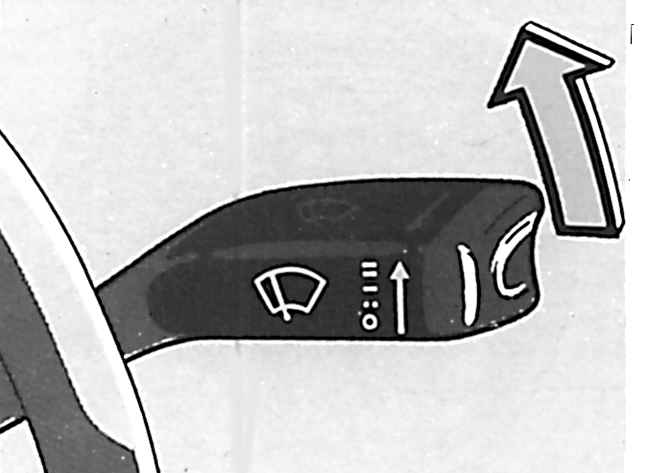

Стеклоочиститель

Последовательно рычаг вверх:

О = выключен

- - = периодическое включение

— = медленно

== = быстро

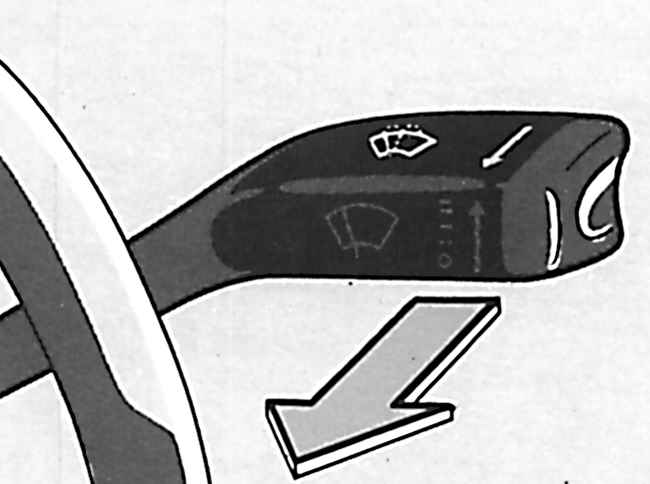

Омыватель стекла и фар

Рычаг в направлении рулевого колеса.

Промывочная жидкость распыляется на ветровое стекло (при включенном свете фар - под давлением также и на стекла фар), одновременно через определенные промежутки времени включаются стеклоочистители.

Регулярно производить проверку работы омывателя фар.

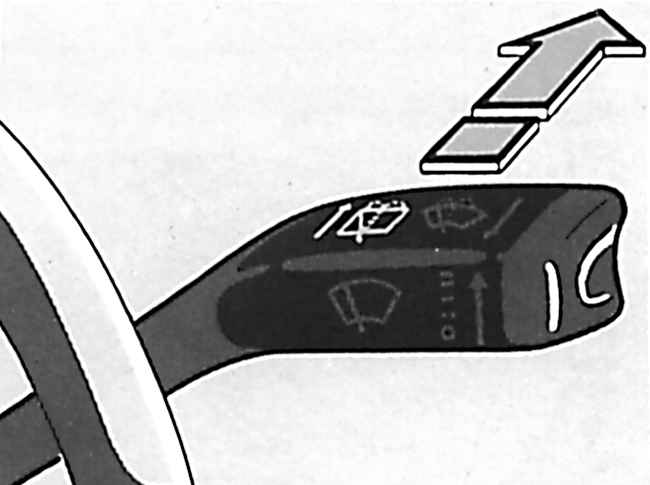

Омыватель заднего стекла

Омыватель заднего стекла.
Рычаг вперед:

1 положение (с фиксацией) = очистка.

2 положение (с поворотом) = очистка и промывка.

Очиститель стекла работает с интервалами при включенном положении с фиксацией. При задействовании второго положения происходит распрыскивание промывочной жидкости на стекло.

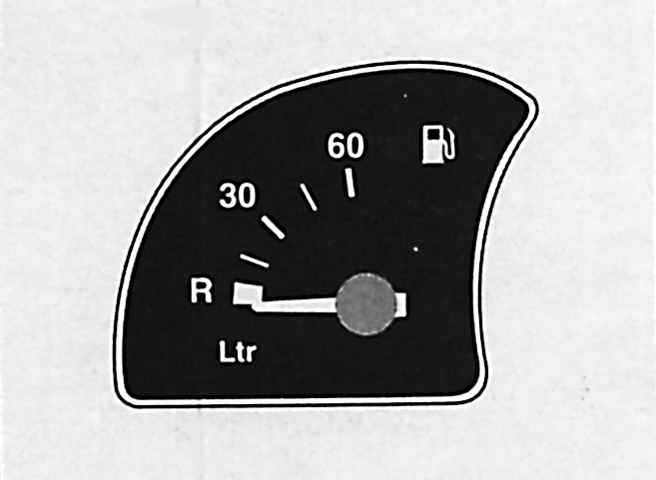

Указатель количества топлива

Стрелка на красном поле - необходимо срочно заправиться!

Не ездите до пустого бака!

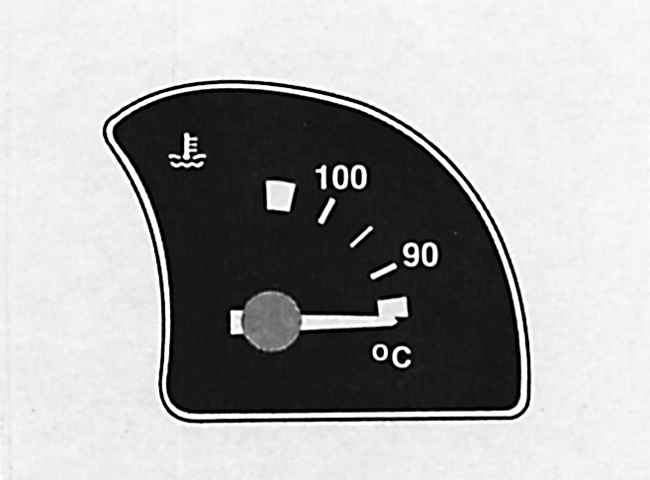

Указатель температуры охлаждающей жидкости

Следите за рабочей температурой:
Стрелка на синем поле = рабочая температура двигателя еще не достигнута.

Стрелка на красном поле = температура слишком высокая.

Остановите двигатель. Опасность для двигателя, необходимо обратиться за помощью в мастерскую фирмы Ореl.

Стрелка между полями = нормальная рабочая температура.
