7.4.7. Снятие и установка стартера

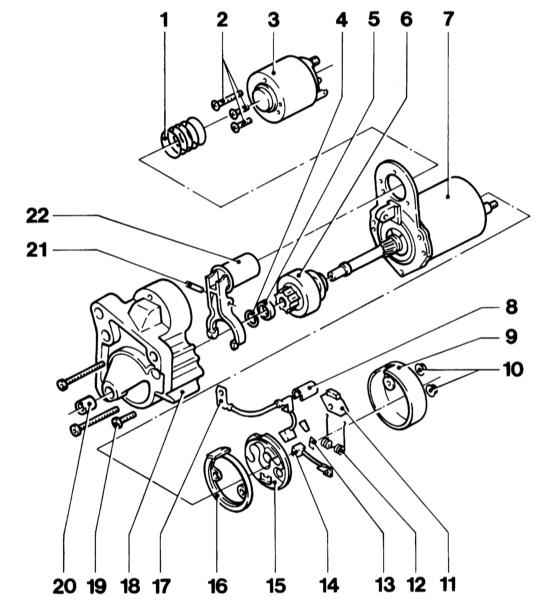

Сборка стартера Valeo

1 — Пружина 2 — Винты крепления 3 — Тяговое реле 4 — Стопорное кольцо 5 — Упорное кольцо 6 — Обгонная муфта с шестерней 7 — Э/мотор с планетарным редуктором 8 — Изолирующая втулка 9 — Крышка корпуса 10 — Гайки крепления крышки корпуса 11 — Изоляция крышки корпуса	12 — Пружина 13 — Изолирующие пластинки щеток 14 — Щетка отрицательного контакта 15 — Щеткодержатель 16 — Уплотнение 17 — Щетка положительного контакта 18 — Корпус 19 — Винты 20 — Опорная втулка 21 — Штифт вильчатого рычага 22 — Вильчатый рычаг

Стартер расположен за блоком цилиндров и снимается вниз.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

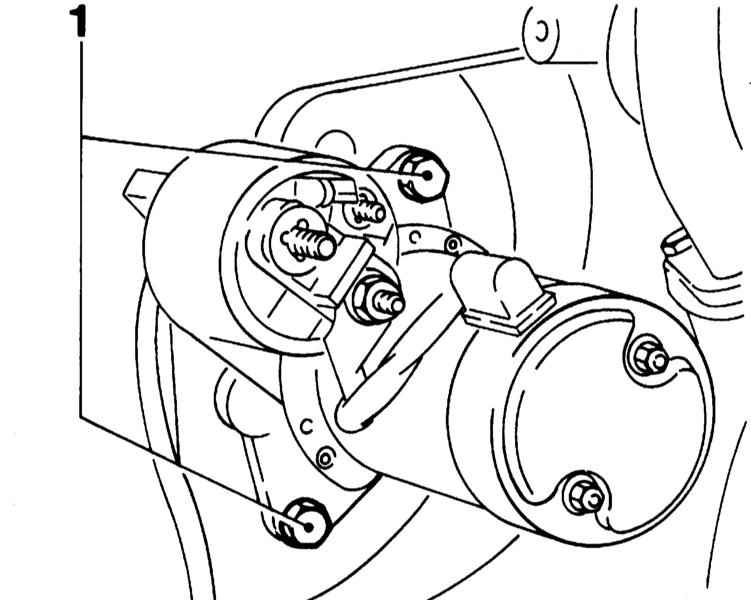

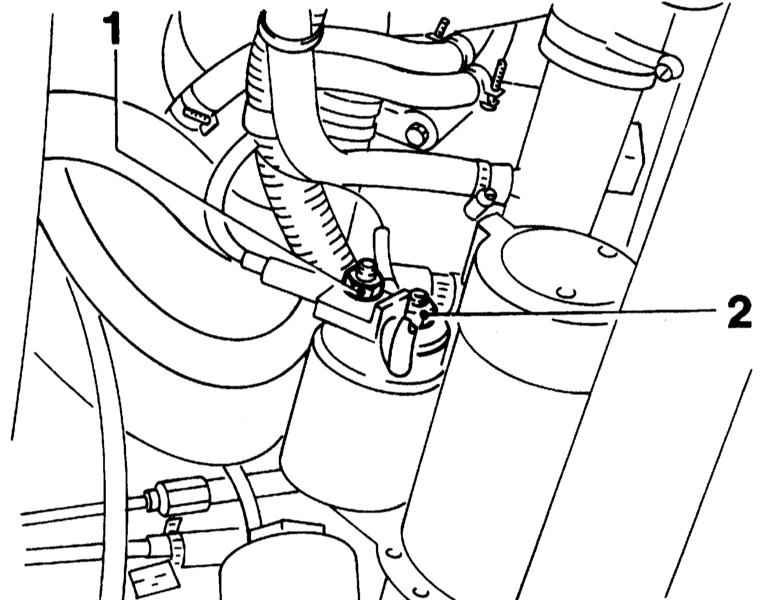

Отсоедините отрицательный провод от батареи. На дизельном двигателе включите РКПП на передачу, чтобы можно было добраться до стартера. Отсоедините провода от клеммы 30 (1) и клеммы 50 (2) на тяговом реле. Клеммы тягового реле Выверните болты крепления (1) из фланца. Болты крепления фланца Снимите стартер.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

На бензиновых двигателях установите стартер и затяните болты его крепления с усилием 25 Нм. На дизельных двигателях затяните верхний болт крепления стартера с усилием 75 Нм, а нижний - с усилием 45 Нм. Подсоедините провода к клеммам 30 и 50 тягового реле. Подсоедините отрицательный провод к аккумуляторной батарее.

Присоединяйте провод только при выключенном зажигании, чтобы не повредить ECM.
