7.2.7. Снятие и установка блока управления зажиганием DIS

Блок управления зажиганием DIS расположен на головке цилиндров со стороны маховика. Он содержит две сдвоенных катушки зажигания, а также формирователь сигнала зажигания.

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоедините электропроводку от блока управления зажиганием DIS.
Выверните три болта крепления блока управления зажиганием DIS к постели распределительного вала.

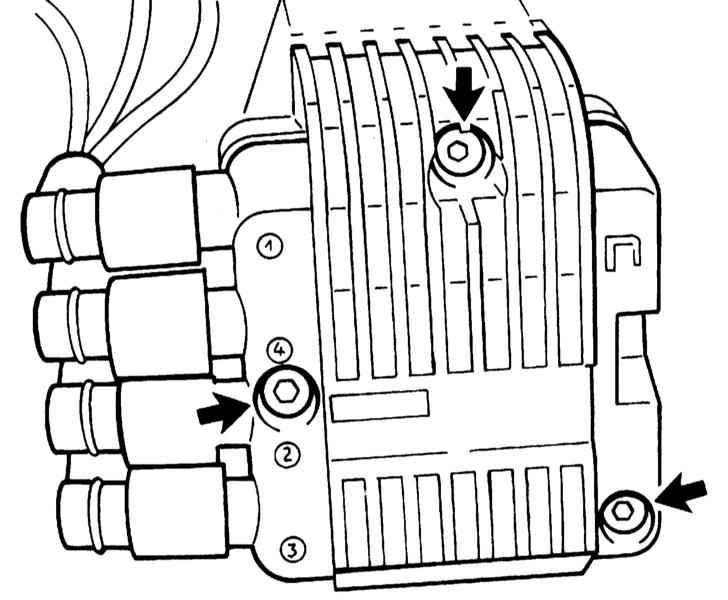

Болты крепления блока DIS

Установите блок управления зажиганием DIS на постель распределительного вала и затяните крепеж блока с усилием 8 Нм.
Подсоедините электропроводку у блоку управления зажиганием DIS.
