5.3.4. Проверка исправности функционирования, снятие и установка вентилятора системы охлаждения

При горячем двигателе вентилятор системы охлаждения может активироваться в любой момент времени, - соблюдайте крайнюю осторожность!

Проверка

Электрический вентилятор получает питание от аккумуляторной батареи. В состав электрического контура вентилятора входят защитный предохранитель, выключатель зажигания и реле (см. Главу Бортовое электрооборудование). Контроль функционирования вентилятора осуществляет электронный блок управления, опирающийся на данные, поступающие от датчика температуры охлаждающей жидкости.

ПОРЯДОК ВЫПОЛНЕНИЯ

Для проверки исправности функционирования вентилятора запустите двигатель и прогрейте его на холостых оборотах до нормальной рабочей температуры. Вентилятор должен сработать до того, как стрелка указателя температуры двигателя на панели приборов автомобиля приблизится к сектору перегрева на циферблате. Если срабатывания вентилятора не происходит, проверьте исправность подачи напряжения питания на соответствующем проводе вентилятора и реле (см. Главу Бортовое электрооборудование). Отказ подачи питания может произойти в результате выбивания предохранителя, выхода из строя выключателя зажигания, неисправности реле или повреждения электропроводки. Не исключена также вероятность выхода из строя приводного электромотора вентилятора.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

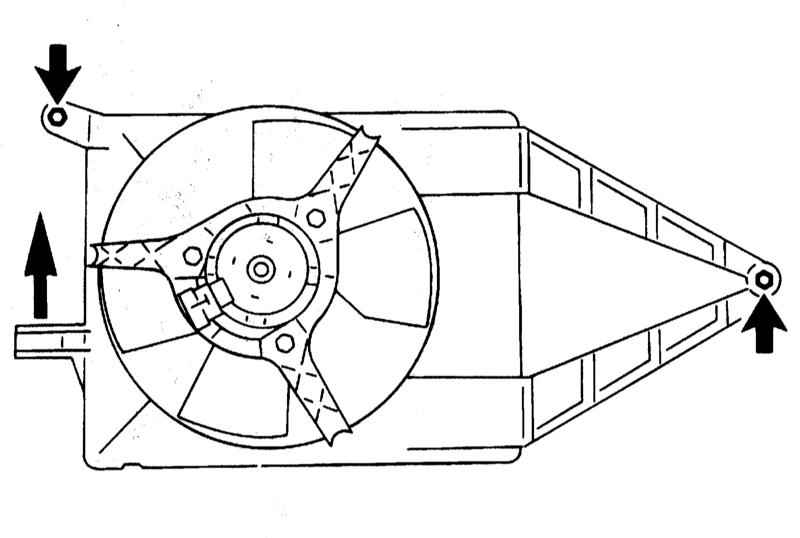

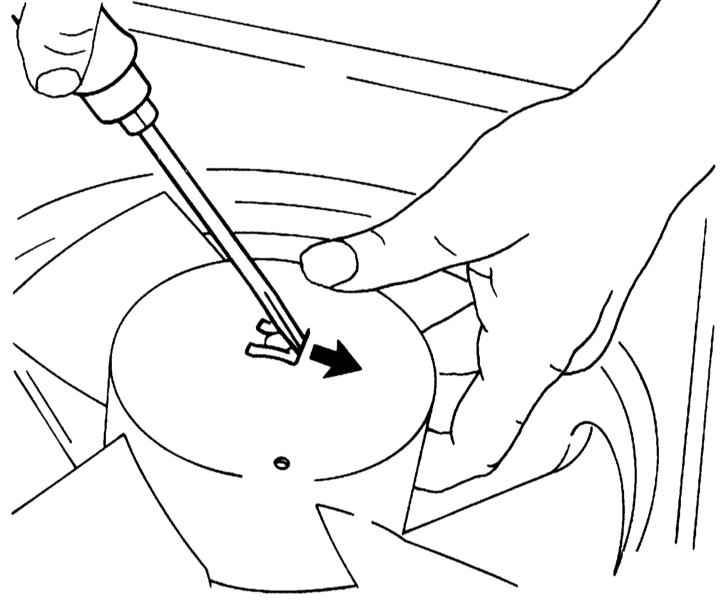

Отсоедините отрицательный провод от батареи. На дизельном двигателе без наддува снимите рукав воздухозаборника. На турбодизеле снимите направляющую трубку щупа измерения уровня масла с головки цилиндров. При соответствующей комплектации снимите резервуар жидкости ГУР, и отведите его в сторону вместе со шлангами. Разъедините многоконтактный разъем э/мотора вентилятора. Выверните болты крепления крышки вентилятора с э/мотором , вытяните из левого кронштейна и выньте его вместе с э/мотором вверх. Болты крепления крышки вентилятора На дизельном двигателе кронштейны находятся слева и справа. Снимите отверткой с вала э/мотора зажим и снимите крыльчатку. Снятие зажима Выверните болты крепления и снимите э/мотор с корпуса вентилятора. Болты крепления э/мотора вентилятора

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

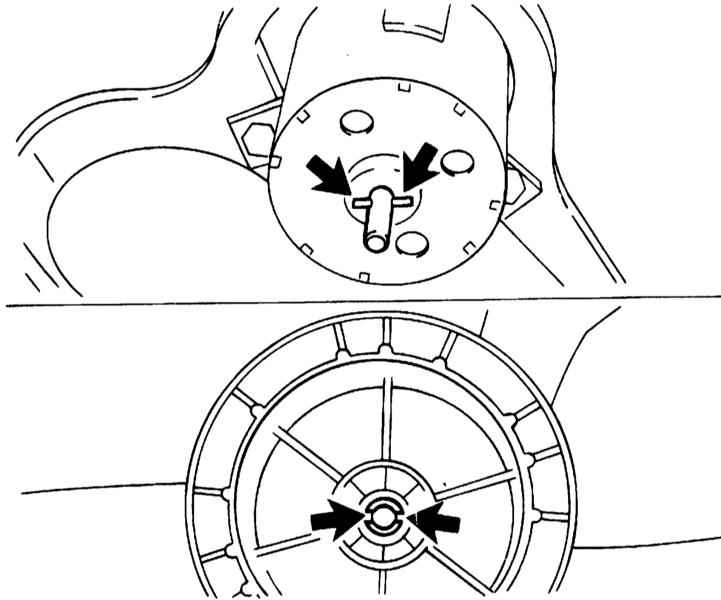

Установка производится в порядке, обратном порядку демонтажа компонентов. Затягивайте крепеж с требуемым усилием. При установке крыльчатки следите за тем, чтобы штифт на валу э/мотора вошел в паз крыльчатки. Установка крыльчатки Запустите двигатель и дайте ему прогреться так, чтобы включился электродвигатель вентилятора.
