3.25. Замена свечей зажигания

В электронной системе зажигания, генерируется очень высокое напряжение! Будьте внимательны, соблюдайте все необходимые меры предосторожности при обслуживании любых компонентов системы, включая не только основные (модуль зажигания, катушка и ВВ провода), но также и сопутствующие, такие как свечные разъемы, тахометр и прочее оборудование. Лица с имплантированным кардиостимулятором допускаться к обслуживанию компонентов системы зажигания не должны!

Правильностью функционирования свечей зажигания в значительной мере определяется эффективность отдачи двигателя. Важно, чтобы на двигатель были установлены свечи соответствующего типа (см. Настройки и текущее обслуживание автомобиля). Необходимость во внеплановом обслуживании свечей зажигания возникает крайне редко, при условии, что собственно двигатель находится в исправном состоянии. Во избежание случайного повреждения электродов, не следует производить чистку свечей без применения специального оборудования.

В большинстве случаев для замены свечей зажигания необходимо наличие специальной свечной головки (с эластичным вкладышем внутри) в комплекте с храповым приводом, а также набора для безопасного отсоединения наконечников ВВ проводов от хвостовиков свечей зажигания также выпускается специальный инструмент, хотя его применение и не является строго обязательным. Использование динамометрического ключа позволит добиться правильного усилия затягивания свечей.

Инструменты, необходимые при замене свечей зажигания

1 — Свечная головка - Оборудована специальным эластичным вкладышем, исключающим возможность случайного повреждения фарфорового изолятора при выворачивании свечи. 2 — Динамометрический ключ - Не входя в число обязательных инструментов, обеспечивает надежную гарантию правильности усилия затягивания свечей зажигания. 3 — Храповой привод - Применяется в комплекте со свечной головкой и динамометрическим ключом. 4 — Удлинитель - В зависимости от модели и комплектации ее вспомогательными агрегатами доступ к свечам зажигания может быть ограничен в различной степени, поэтому применение удлинителей соответствующей формы и конструкции позволит в значительной мере облегчить выполнение процедуры. 5 — Инструмент для измерения и корректировки межэлектродных зазоров свечей зажигания - Выпускается несколько типов подобного рода инструментов - удостоверьтесь, что инструмент укомплектован щупом, соответствующим по размеру зазорам свечей Вашего автомобиля.

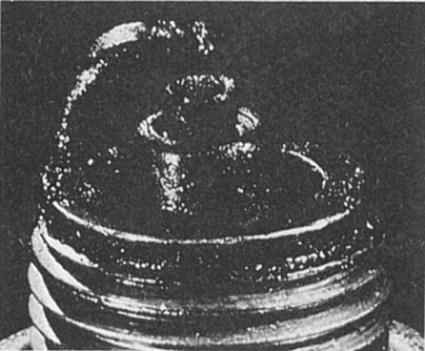

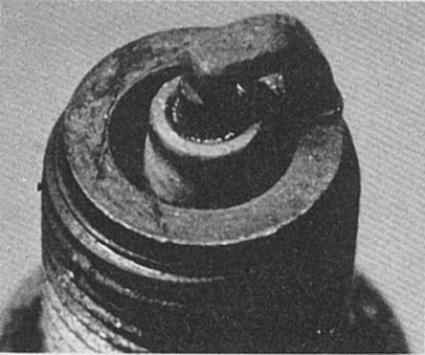

Угольные отложения

Симптомы: Наличие сажи указывает на переобогащение топливно-воздушной смеси или слабую интенсивность искры. Вызывает пропуски зажигания, затрудняет запуск и приводит к нестабильности работы двигателя. Рекомендации: Проверьте не забит ли воздухоочиститель, не слишком ли высок уровень топлива в поплавковой камере, не заклинена ли воздушная заслонка и не слишком ли изношены контакты. Попробуйте использовать свечи с более длинным изолятором, что повышает сопротивляемость загрязнению.

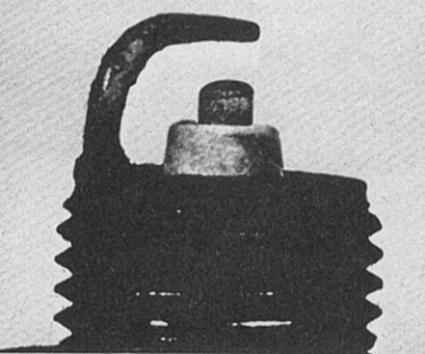

Замасливание

Симптомы: Замасливание свечи вызывается износом маслоотражательных колпачков. Масло попадает в камеру сгорания через изношенные направляющие клапанов или поршневые кольца. Вызывает пропуски зажигания, затрудняет запуск и приводит к нестабильности работы двигателя. Рекомендации: Произведите механические восстановительные работы и замените свечи.

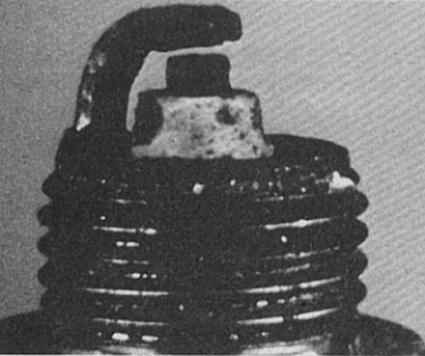

Перегрев

Симптомы: Пористый, белый изолятор, эрозия электродов и отсутствие каких-либо отложений. Приводит к сокращению срока службы свечи. Рекомендации: Проверьте соответствует ли требованиям Спецификаций (в Главе Настройки и текущее обслуживание автомобиля) калильное число установленных свечей, правильно ли выставлен угол опережения зажигания, не подается ли слишком бедная топливно-воздушная смесь, нет ли утечек вакуума впускного трубопровода и не заклинены ли клапаны. Проверьте так же уровень охладителя и не закупорен ли радиатор.

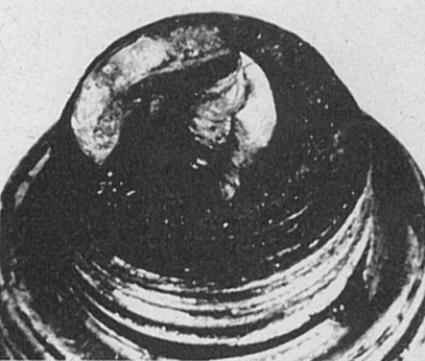

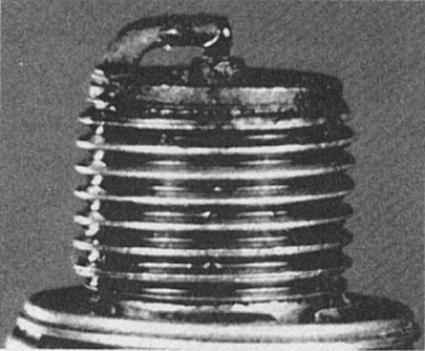

Слишком раннее зажигание

Симптомы: Электроды оплавлены. Изолятор имеет белый цвет, но может быть и загрязнен вследствие пропусков зажигания или попадания в камеры сгорания посторонних частиц. Может привести к выходу двигателя из строя. Рекомендации: Проверьте калильное число установленных свечей, угол опережения зажигания, качество смеси (не слишком ли обеднена), не закупорена ли система охлаждения и нормально ли функционирует система смазки.

Электропроводящий глянец

Симптомы: Изолятор имеет желтоватый цвет и полированный вид. Говорит о внезапном повышении температуры в камерах сгорания при резком ускорении. Обычные отложения при этом оплавляются, приобретая вид лакового покрытия. Приводит к пропускам зажигания при высоких скоростях движения. Рекомендации: Смените свечи (более холодные, при сохранении манеры езды).

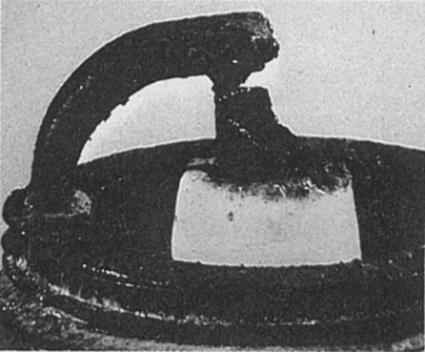

Замыкание электродов

Симптомы: Отходы продуктов сгорания попадают в межэлектродное пространство. Твердые отложения скапливаются, образуя перемычку между электродами. Приводит к отказу зажигания в цилиндре. Рекомендации: Удалите отложения из межэлектродного пространства.

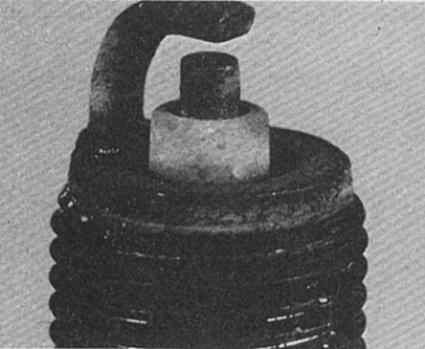

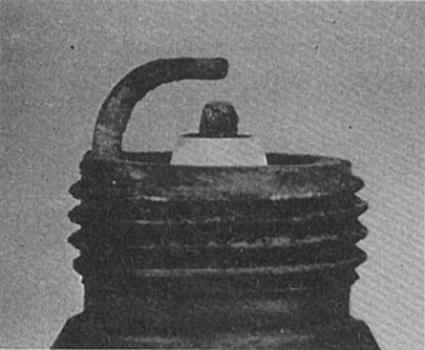

Нормальное состояние свечи

Симптомы: Серо-коричневый цвет и легкий износ электродов. Калильное число свечей соответствует типу двигателя и общему его состоянию. Рекомендации: При замене свечей устанавливайте свечи того же типа.

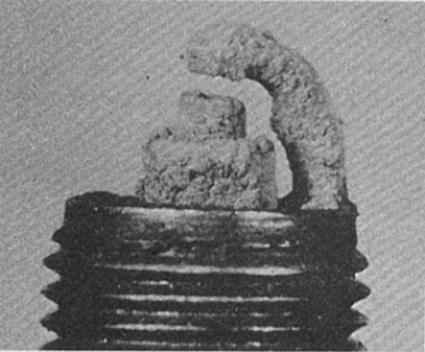

Пеплообразование

Симптомы: Мягкие коричневатого цвета отложения на одном или обоих электродах свечи. Источником их образования являются применяемые присадки к маслу и/или топливу. Чрезмерное накопление может привести к изоляции электродов и вызвать пропуски зажигания и нестабильную работу двигателя при ускорении. Рекомендации: При быстром накоплении отложений поменяйте маслоотражательные колпачки, что предотвратит попадание масла в камеры сгорания. Попробуйте сменить марку топлива.

Износ

Симптомы: Скругление электродов с небольшим скоплением отложений на рабочем конце. Цвет нормальный. Приводит к затруднению запуска двигателя в холодную влажную погоду и повышению расхода топлива. Рекомендации: Поменяйте свечи на новые, того же типа.

Детонация

Cимптомы: Изоляторы могут оказаться сколотыми или треснутыми. К повреждению изолятора может привести также неаккуратная техника регулировки свечного зазора. Может привести к повреждению поршней.

Забрызгивание

Симптомы: После пропусков зажигания в течение длительного промежутка времени отложения могут разрыхляться при сохранении рабочей температуры в камере сгорания. При высоких скоростях отложения хлопьями отрываются от поршня и налипают на горячий изолятор, вызывая пропуски зажигания. Рекомендации: Замените свечи или зачистите и установите на место старые.

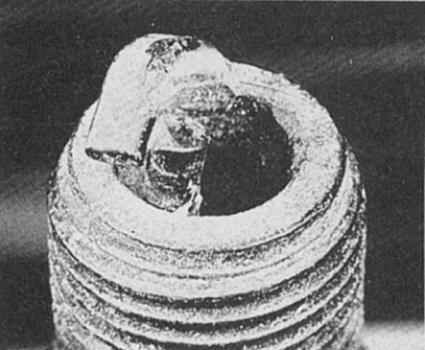

Механические повреждения

Симптомы: Могут быть вызваны попаданием посторонних материалов в камеру сгорания или возникнуть при ударе поршня о слишком длинную свечу. Приводят к отказу функционирования цилиндра и к повреждению поршня. Рекомендации: Удалите из двигателя посторонние частицы и/или замените

Двигатели OHC 1.2 и 1.4 л

Для облегчения установки пометьте ВВ провода лентой в соответствии с последовательностью цилиндров с 1 по 4. Иногда соответствующая маркировка может уже иметься на ВВ проводах.

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоедините ВВ провода от свечей зажигания. При этом тяните только за штекер, а не за кабель или воспользуйтесь специальным съемником. Выверните свечи зажигания с помощью соответствующего свечного ключа. При этом следите за тем, чтобы ключ не перекашивался, т.к. это может приводить к разрушению керамической изоляции свечи. Компания Opel рекомендует применять для этой цели головку HAZET 900KF размером 20.8 мм. В термозащитных трубках (двигатели с 09.1994 г. вып.) устанавливаются свечи зажигания с шестигранником на 16 мм, как у двигателя DOHC. Сверьте вывернутую свечу с картой состояний, приведенной на фотографической вставке, что позволит качественно оценить общее состояние двигателя. Перед установкой свечи удостоверьтесь в том, что резьбовой наконечник плотно навинчен, а резьба на корпусе и наружная поверхность свечи хорошо вычищены. Установка производится в обратном порядке. Затяните свечи зажигания с усилием 25 Нм.

Двигатели DOHC 1.4 и 1.6 л

ПОРЯДОК ВЫПОЛНЕНИЯ

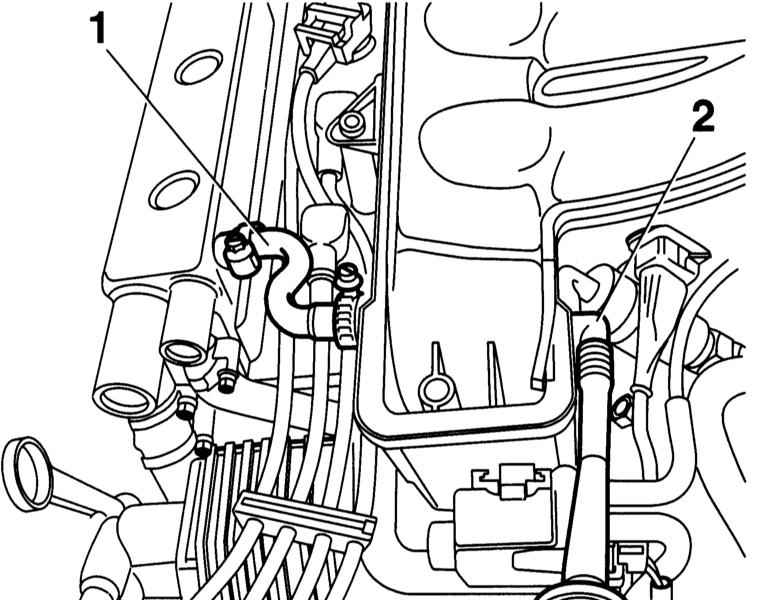

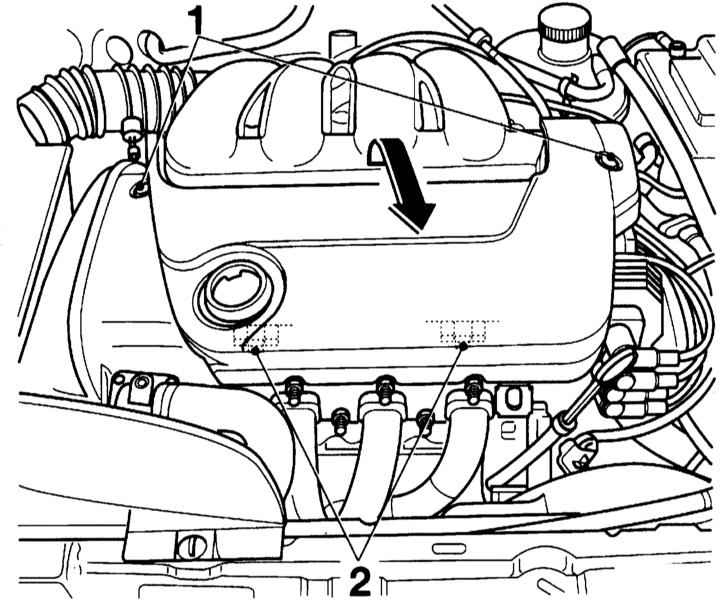

Снимите крышку маслозаливной горловины. Выверните болты (1) и вытяните стопорные планки крышки ВВ проводов из резиновых планок (2) на головке цилиндров Откиньте крышку ВВ проводов и снимите ее. Снятие стопорных планок крышки ВВ проводов Закройте крышку маслозаливной горловины. Снимите шланги PCV (1) и (2). Снятие шлангов PCV Отсоедините ВВ провода от свечей зажигания с помощью съемника, который находится на одном из разъемов свечи зажигания. Отсоединение ВВ провода от свечи зажигания с помощью съемника Свечи зажигания на двигателях DOHC глубоко утоплены в свечные ниши, поэтому для их выворачивания понадобится удлинитель привода ключа. Надев на свечу головку, подсоедините привод и, аккуратно вращая ворот против часовой стрелки, выверните свечу. Выворачивание свечи зажигания из глубокой ниши при помощи специального ключа 1 — Вороток с храповым приводом 2 — Удлинитель 3 — Карданный шарнир 4 — Свечная головка с эластичным вкладышем 5 — Свеча зажигания Сверьте вывернутую свечу с картой состояний, приведенной на фотографической вставке, что позволит качественно оценить общее состояние двигателя. Перед установкой свечи удостоверьтесь в том, что резьбовой наконечник плотно навинчен, а резьба на корпусе и наружная поверхность свечи хорошо вычищены. Вручную наживите одну из новых свечей в соответствующее отверстие в двигателе. Удостоверившись, что свеча не перекошена в резьбе, затяните ее с требуемым усилием (при наличии под рукой динамометрического ключа). Для облегчения процедуры наживления свечи натяните на ее хвостовик отрезок гибкого топливного шланга. При этом исключается вероятность срыва резьбы, так как при малейшем закусывании шланг начнет попросту проворачиваться. Действуя в аналогичной манере, установите все оставшиеся свечи. Установка производится в обратном порядке. Свечи зажигания затягивайте с усилием 25 Нм, а болты крепления крышки ВВ проводов - с усилием 8 Нм.

Особенности для двигателей DOHC 1.0 и 1.2 л

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите модуль зажигания (см. Главу Системы электрооборудования двигателя). Выверните свечи зажигания свечным ключом. Установка производится в обратном порядке.
