3.20. Замена топливного фильтра

Бензиновые модели

Топливный фильтр находится на днище автомобиля, справа, рядом с топливным баком. Для замены фильтра потребуются специальные щипцы HAZET 4501-1.

При замене топливного фильтра соблюдайте правила пожарной безопасности!

ПОРЯДОК ВЫПОЛНЕНИЯ

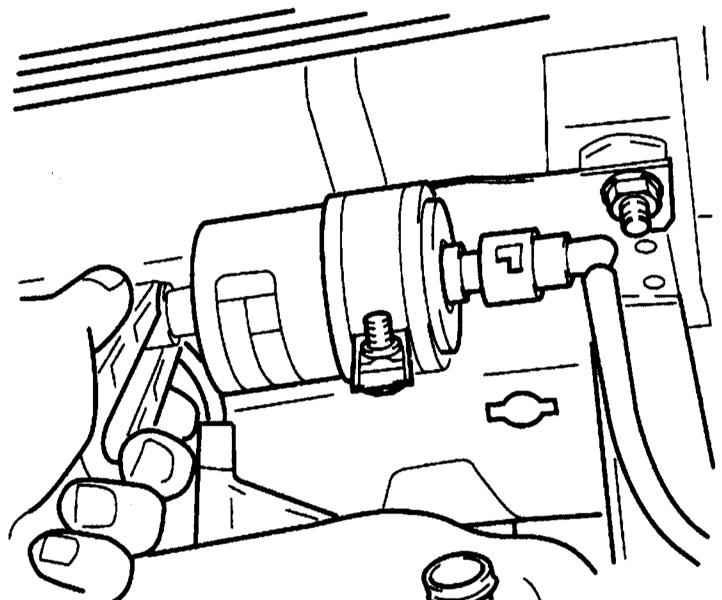

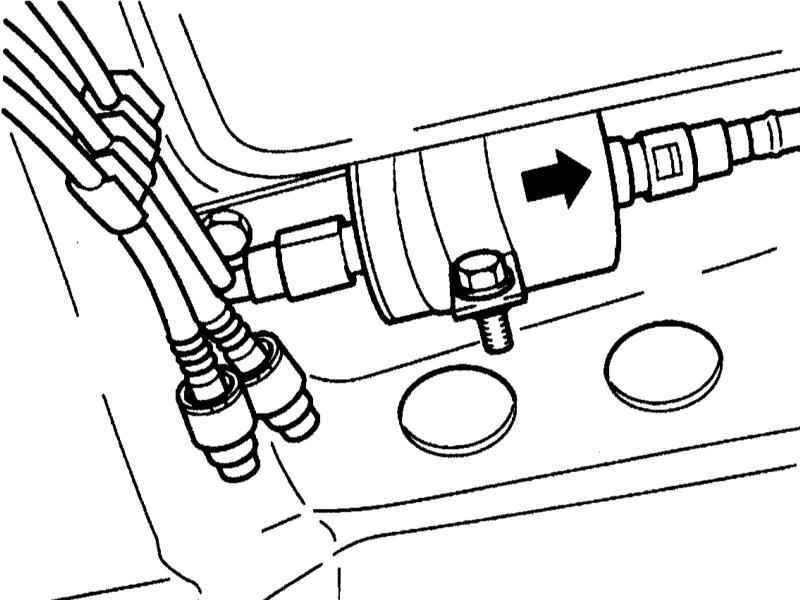

Сбросьте давление в системе питания (см. Главу Системы питания, выпуска и снижения токсичности отработавших газов). Отсоедините отрицательный провод от батареи. Поддомкратьте автомобиль и установите его на подпорки. Поставьте под топливный фильтр подходящую емкость для сбора топлива. Пометьте лентой шланги подачи и возврата топлива. Расположение шлангов может быть определено по направлению стрелки на фильтре, стрелка указывает в направлении течения. Раскройте быстроразъемные соединения топливных шлангов с помощью специальных щипцов HAZET 4501-1 и отсоедините оба шланга. Раскрывание быстроразъемных соединений Заполните топливный фильтр топливом после отсоединения шлангов. Накройте штуцеры ветошью. Разъедините разъем электропроводки и выньте фильтр из держателя. Установите топливный фильтр так, чтобы стрелка на его корпусе указывала в направлении течения топлива, т.е. от бака к двигательному отсеку. Правильная установка топливного фильтра Установите снимавшиеся компоненты в обратном порядке.

Дизельные модели

ПОРЯДОК ВЫПОЛНЕНИЯ

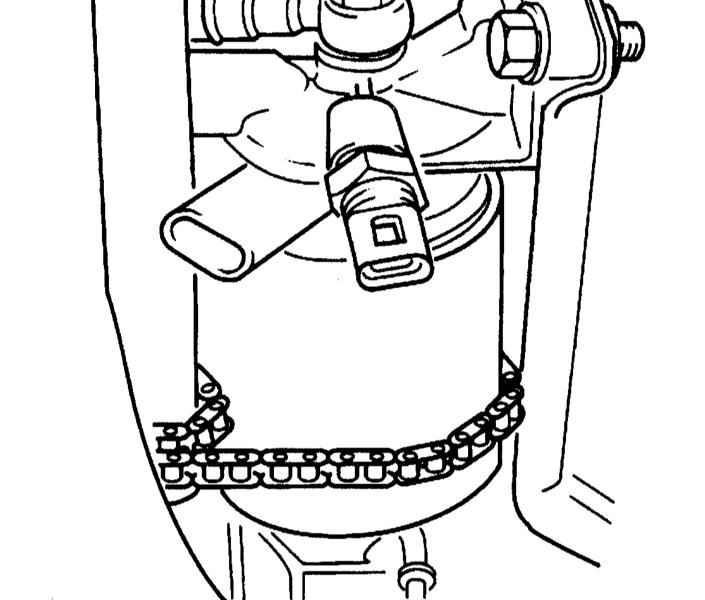

Слейте топливо из фильтра (см. Раздел Удаление отстоя из топливного фильтра дизельного двигателя). Отсоедините электропроводку от термочувствительного датчика-выключателя и элемента подогрева фильтра, установленных между топливным фильтром и его опорным кронштейном. На двигателе 1.5 л отсоедините топливные шланги от крышки фильтра. Снимите топливный фильтр с держателем. Осторожно зажмите фильтр в тисках и выверните его крышку. На двигателе 1.7 л отсоедините топливный фильтр от держателя и выньте его. Снятие топливного фильтра Тщательно вычистите корпус фильтра. Закрепите новый фильтр от руки, предварительно смочив его уплотнение дизельным топливом. Перед установкой фильтра на двигателе 1.7 л наполните его дизельным топливом. Закрепите топливные шланги, если они снимались. Соедините разъем электропроводки подогрева топливного фильтра. Запустите двигатель и прокачайте систему питания (см. Главу Системы питания, выпуска и снижения токсичности отработавших газов). Проедьтесь на автомобиле и проверьте систему питания на утечки.
