3.17. Проверка и регулировка оборотов холостого хода и максимальных оборотов

Модели с дизельным двигателем до 08.1997 г. вып. (каждый год).

Для регулировки оборотов холостого хода дизельного двигателя необходим тахометр, работающий по принципу фотоэлемента. Фотодиод такого тахометра реагирует на свет, отражающийся от белой метки. Число оборотов считывается прямо с прибора.

ПОРЯДОК ВЫПОЛНЕНИЯ

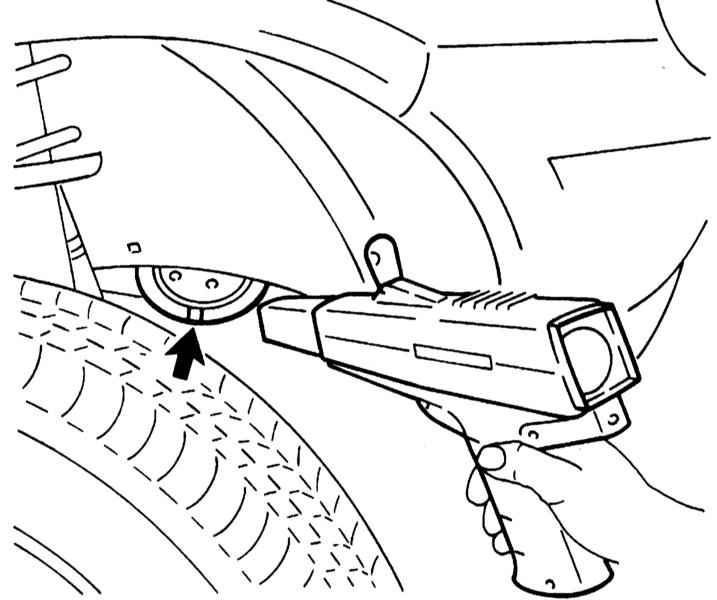

Нанесите мелом на передний буртик шкива коленчатого вала штрих шириной 1-2 см или наклейте полоску алюминиевой фольги той же ширины. Полоса на шкиве коленчатого вала Запустите двигатель и прогрейте его. После достижения рабочей температуры ОЖ проедьтесь на автомобиле еще 5 км, чтобы прогреть двигательное масло до температуры не менее 70 град. Выключите все потребители мощности.

Обороты холостого хода

ПОРЯДОК ВЫПОЛНЕНИЯ

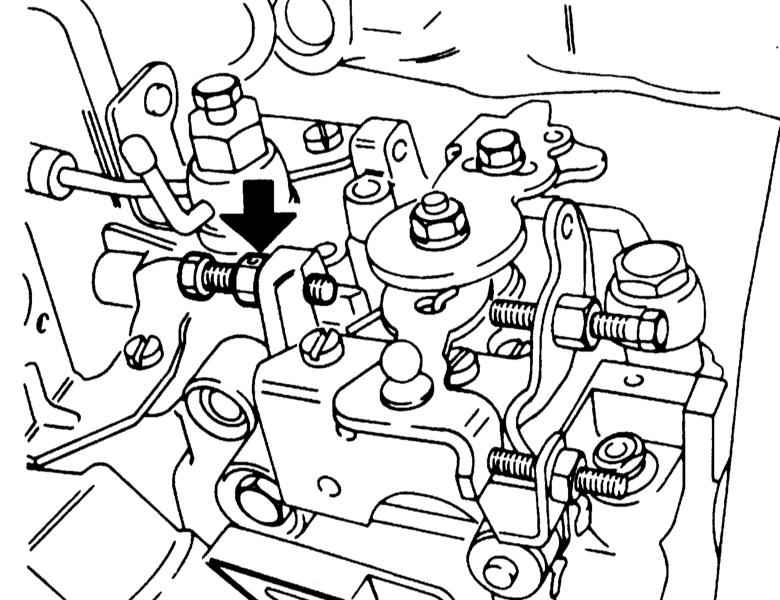

Проверьте тахометром число оборотов. Оно должно быть с диапазоне 830 ÷ 930 об/мин. При необходимости отдайте контргайку на рычаге регулировки оборотов на ТНВД и отрегулируйте число оборотов холостого хода регулировочным винтом. Регулировка оборотов холостого хода Зафиксируйте регулировочный винт.

Максимальные обороты

ПОРЯДОК ВЫПОЛНЕНИЯ

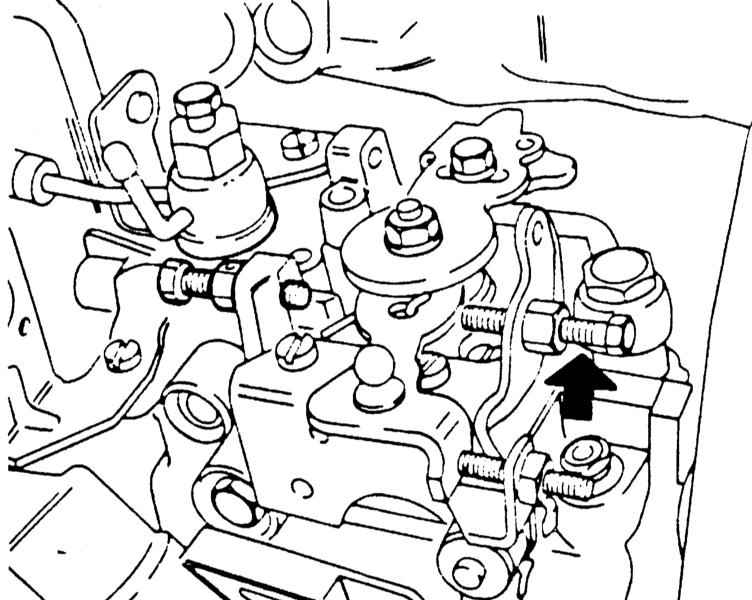

До упора выжмите педаль газа и проверьте число оборотов тахометром. Сравните полученные значения с требованиями Настройки и текущее обслуживание автомобиля. При необходимости отдайте контргайку рычага регулировки максимальных оборотов на ТНВД и отрегулируйте максимальные обороты регулировочным винтом. Предварительно снимите защитный колпачок с регулировочного винта. Регулировка максимальных оборотов При максимальных оборотах выше требований Спецификаций, в Главе Настройки и текущее обслуживание автомобиля, возможно повреждение двигателя. Зафиксируйте регулировочный винт и наденьте на него новый защитный колпачок.
