8.2.5. Снятие и установка переднего бампера / накладки бампера

Снимите декоративную решетку радиатора.

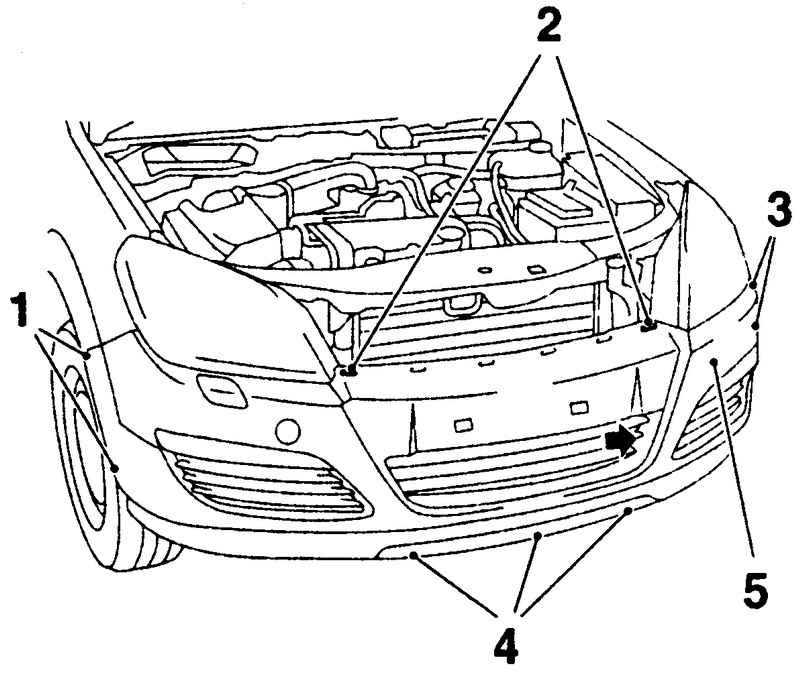

Рис. 8.5. Крепление накладки переднего бампера: 1, 3 – болты крепления; 2, 4 – фиксаторы; 5 – накладки

Снимите крепления накладки переднего бампера (рис. 8.5).

Высвободите датчик температуры из держателя на декоративной решетке накладки бампера.

При соответствующей комплектации отсоедините электропроводку противотуманных фар, а также шланг омывателей фар от резервуара с жидкостью для омывания стекол – соберите пролившуюся жидкость.

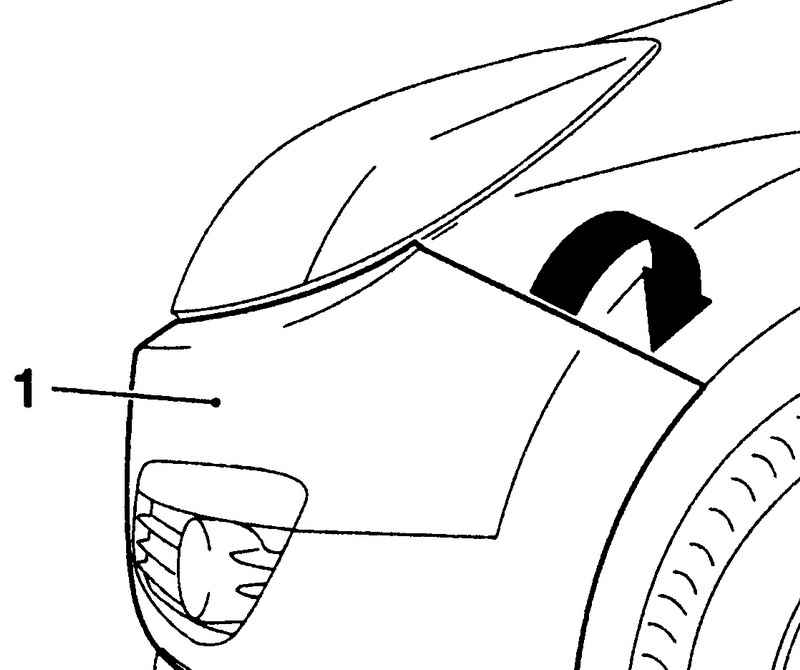

Рис. 8.6. Надавите на боковые фасы накладки переднего бампера и высвободите накладку из боковых направляющих: 1 – накладки

Нажмите на боковые фасы накладки бампера по направлению вверх и высвободите накладку из боковых направляющих (рис. 8.6).

ПРИМЕЧАНИЕ Будьте осторожны – не повредите крепление накладки бампера.

Высвободите накладку бампера из передней направляющей, расположенной на балке бампера между фарами, и при помощи ассистента снимите накладку.

Снимите фары.

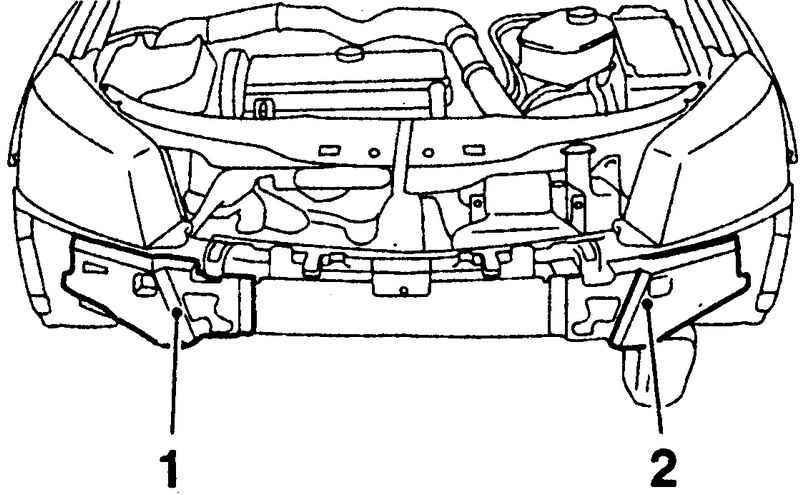

Рис. 8.7. Боковые опоры накладки бампера

Снимите боковые опоры накладки бампера (рис. 8.7).

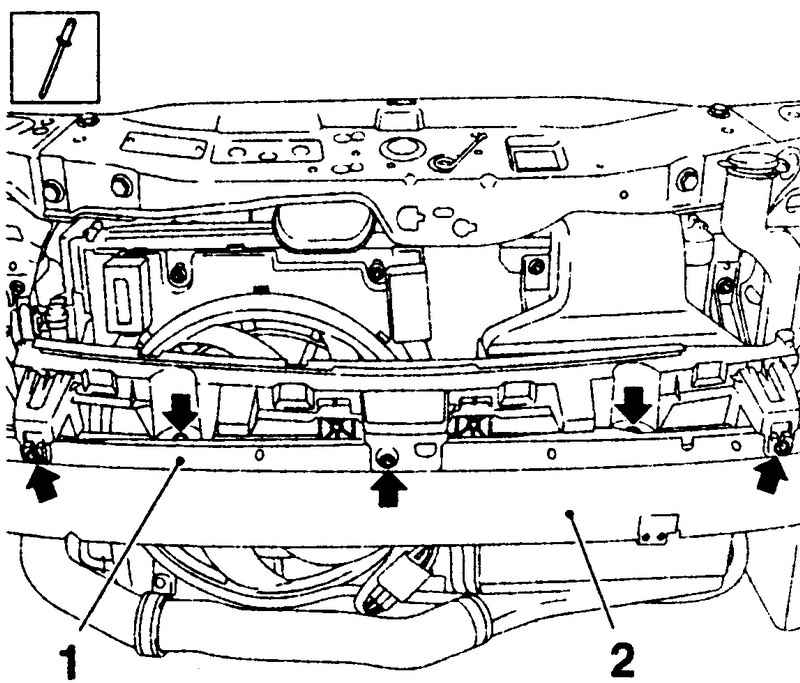

Рис. 8.8. Потайные заклепки (указаны стрелками) крепления передней направляющей к балке переднего бампера: 1 – крепления передней направляющей; 2 – передний бампер

Рассверлите головки пяти потайных заклепок, выбейте заклепки и снимите переднюю направляющую с балки бампера (рис. 8.8).

Разрежьте крепление жгута электропроводки и отсоедините жгут от балки бампера.

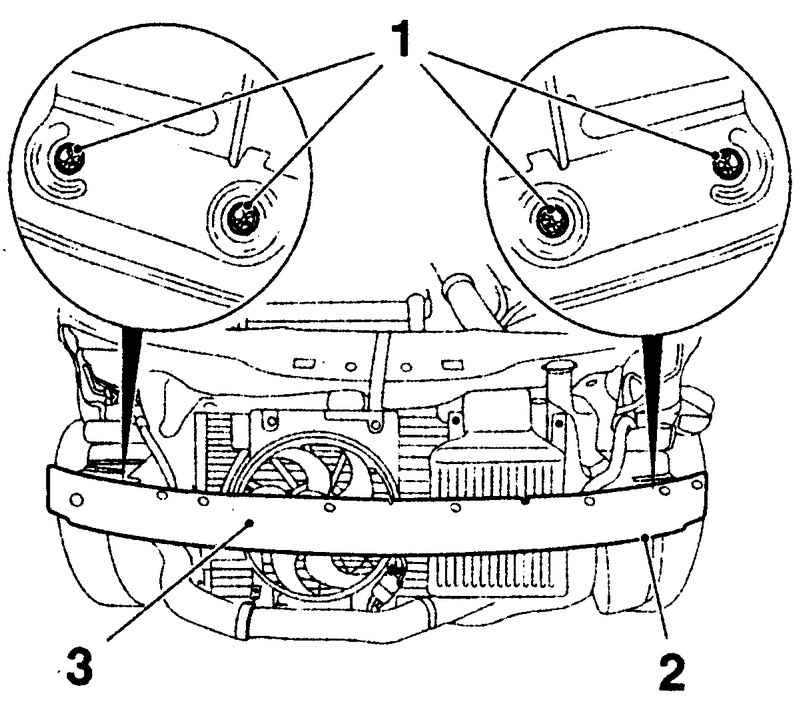

Рис. 8.9. Болты крепления балки переднего бампера: 1 – болты; 2 – место крепления резервуара жидкости для омывания стекол; 3 – балка переднего бампера

Выверните крепежный болт и снимите с балки бампера резервуар с жидкостью для омывания стекол (рис. 8.9).

Отпустите 4 гайки, извлеките крепежные болты и снимите балку с рамы.

При установке балки необходимо использовать новые крепежные болты и гайки. Фланец балки бампера после затягивания болтов для защиты следует опломбировать воском.

Дальнейшая установка производится в порядке, обратном снятию. Для крепления передней направляющей используются новые заклепки, при этом направляющая должна выставляться по центральному отверстию.
