8.2.4. Снятие и установка защиты колесных арок

Снимите соответствующее колесо.

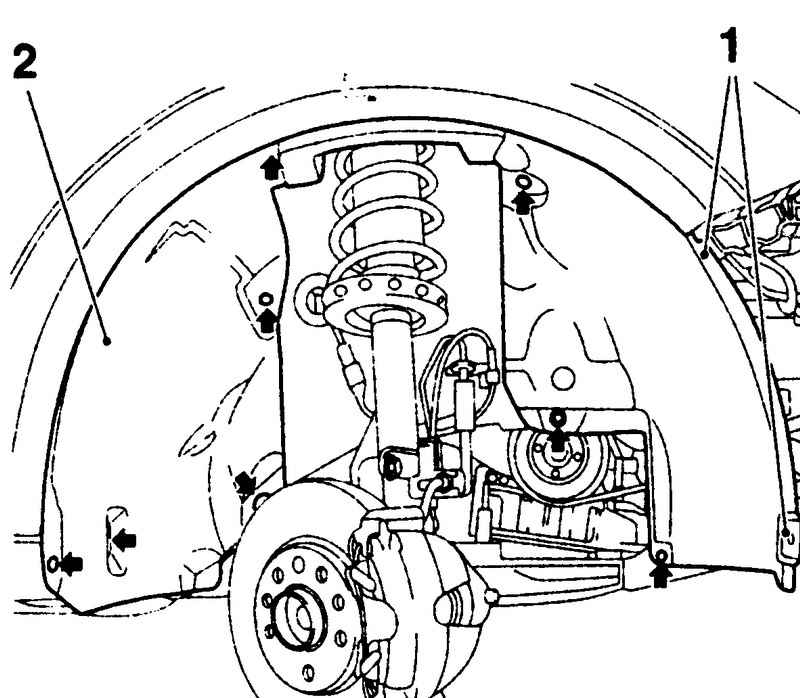

Рис. 8.4. Крепление защиты арки переднего колеса – стрелками указаны распорные заклепки арки: 1 – болты крепления; 2 – защита арки

Для снятия защиты арки переднего колеса выверните 2 крепежных болта, извлеките 8 распорных заклепок, а на задней арке – 2 крепежных болта и 2 крепежные гайки и снимите защиту (рис. 8.4).

Установка производится в порядке, обратном снятию.
