8.2.17. Снятие и установка обивки боковых дверей

Отсоедините провод от отрицательной клеммы аккумуляторной батареи (см. Главу 5).

Откройте дверь.

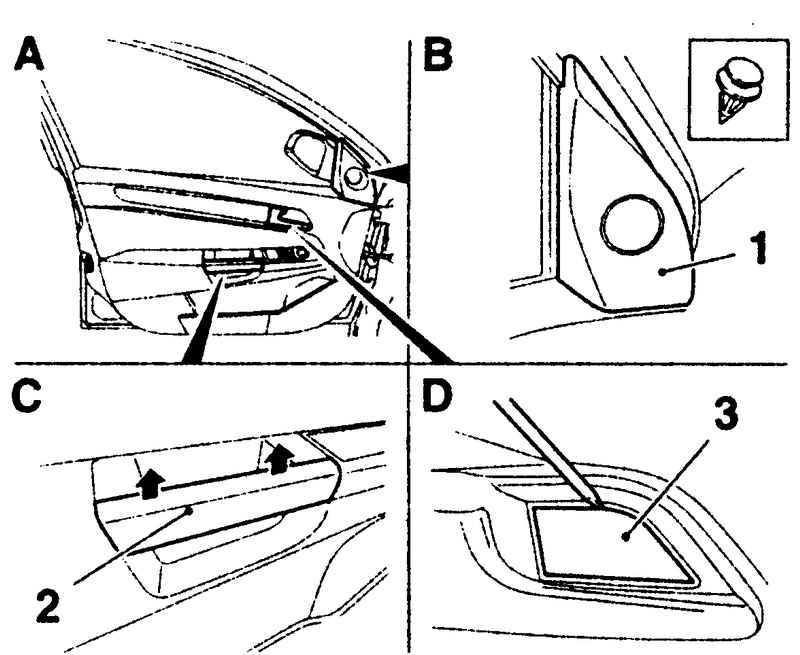

Рис. 8.27. Снятие накладок передней двери: 1 – наружная накладка переднего громкоговорителя; 2 – накладка подлокотника дверной сборки; 3 – накладка внутренней дверной ручки

При помощи пластмассового клина отделите накладку переднего громкоговорителя отжав 3 фиксатора (рис. 8.27).

Рассоедините разъем электропроводки громкоговорителя с внутренней стороны и снимите накладку.

Аналогичным приемом снимите накладку с подлокотника двери и накладку внутренней дверной ручки. Будьте осторожны, не повредите накладки.

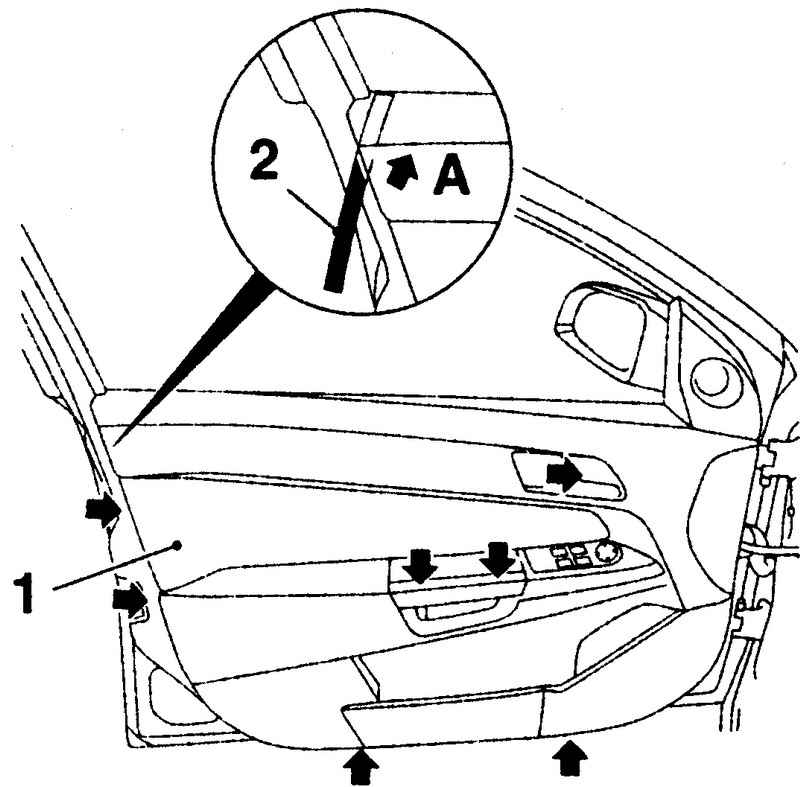

Рис. 8.28. Крепежные болты (указаны стрелками) обивки боковой двери: 1 – наружная накладка переднего громкоговорителя; 2 – накладка подлокотника

Выверните крепежные болты, при помощи пластмассового клина отделите обивку от дверной сборки, отжав 5 фиксаторов. Рассоедините разъем электропроводки с обратной стороны обивки (рис. 8.28).

Отсоедините тягу дверного замка и снимите обивку.

При снятии обивки задней двери существует несколько особенностей – необходимо опустить стекло задней двери, снять рукоятку стеклоподъемника (при соответствующей комплектации) и вывернуть 4 крепежных болта: 2 болта у подлокотника двери, по одному болту на внутренней дверной ручке и внизу обивки.

Установка производится в порядке, обратном порядку снятия. При необходимости замените поврежденные фиксаторы новыми.
