8.2.15. Снятие и установка наружных ручек боковых дверей

Откройте дверь. На моделях, оборудованных системой Open&Start, снимите обивку двери и рассоедините разъем электропроводки автоматической системы распознавания.

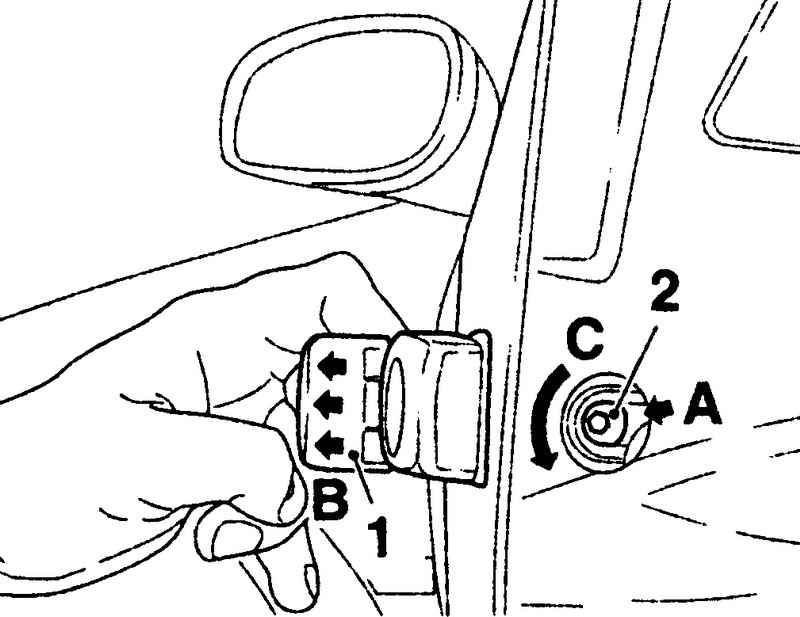

Рис. 8.24. Зафиксируйте наружную ручку в оттянутом положении (стрелки В): 1 – наружная ручка; 2 – сердечник; 3 – стопорный болт

При помощи пластмассового клина снимите заглушку отверстия на задней торцевой стенки двери, оттяните наружную ручку от двери и поверните стопорный болт против часовой стрелки до упора – ручка должна зафиксироваться в оттянутом положении (рис. 8.24).

Извлеките цилиндр замка с корпусом из двери.

ПРИМЕЧАНИЕ На передней пассажирской и задних боковых дверях цилиндр замка отсутствует.

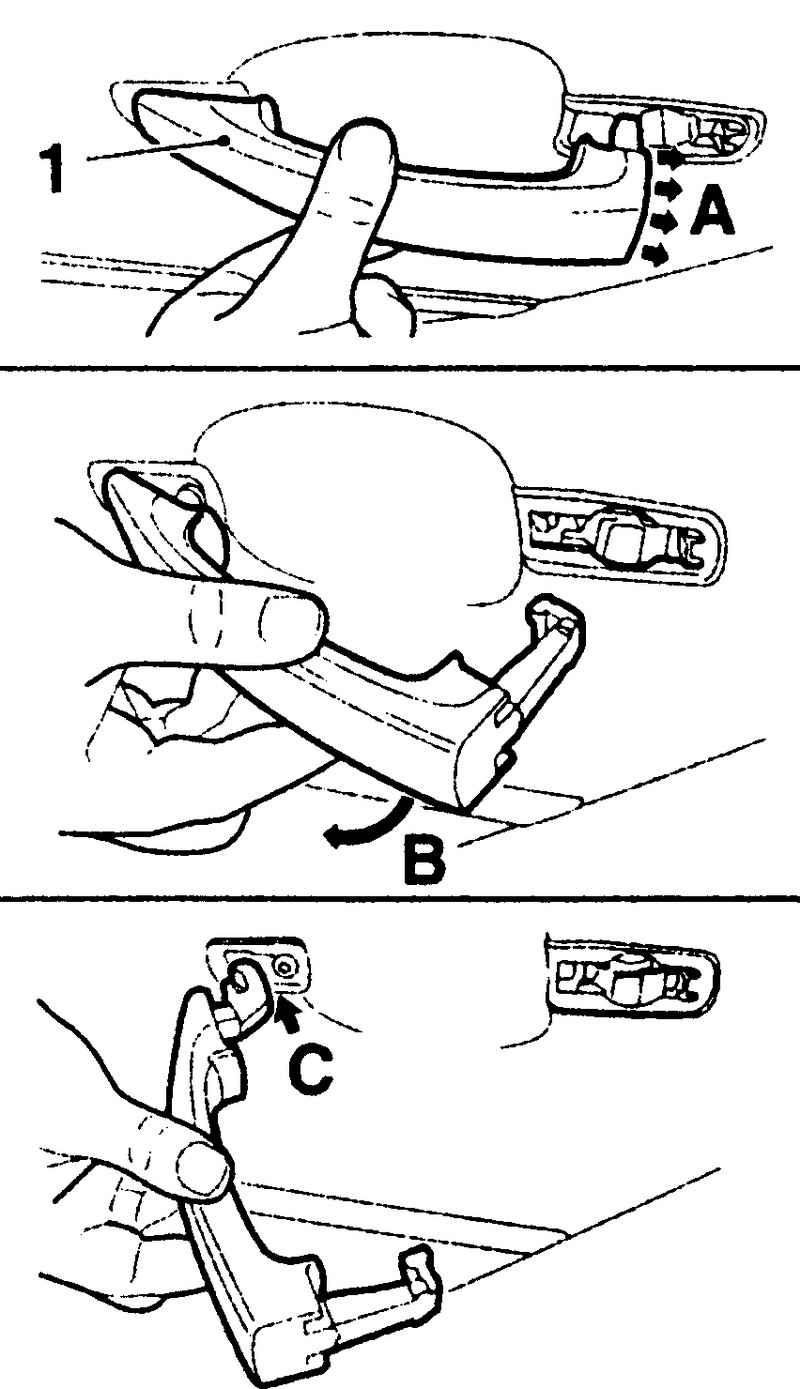

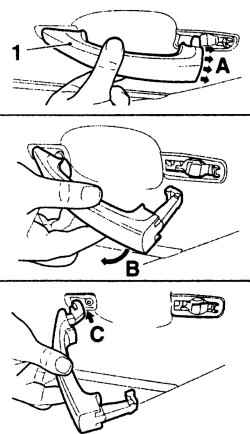

Рис. 8.25. Снятие наружной дверной ручки: 1 – наружная ручка

Порядок снятия ручки с двери показан на рисунке 8.25.

Установка производится в порядке, обратном снятию. Стопорный болт необходимо поворачивать по часовой стрелке, при этом необходимо удерживать в оттянутом положении наружную ручку двери и корпус дверного замка от проворачивания.
