4.3.3. Смещение колеса

Смещение колеса представляет собой угловое отклонение между линией, соединяющей точки контакта колес одной оси и перпендикуляра к оси симметрии, проходящего через одну из точек контакта колеса.

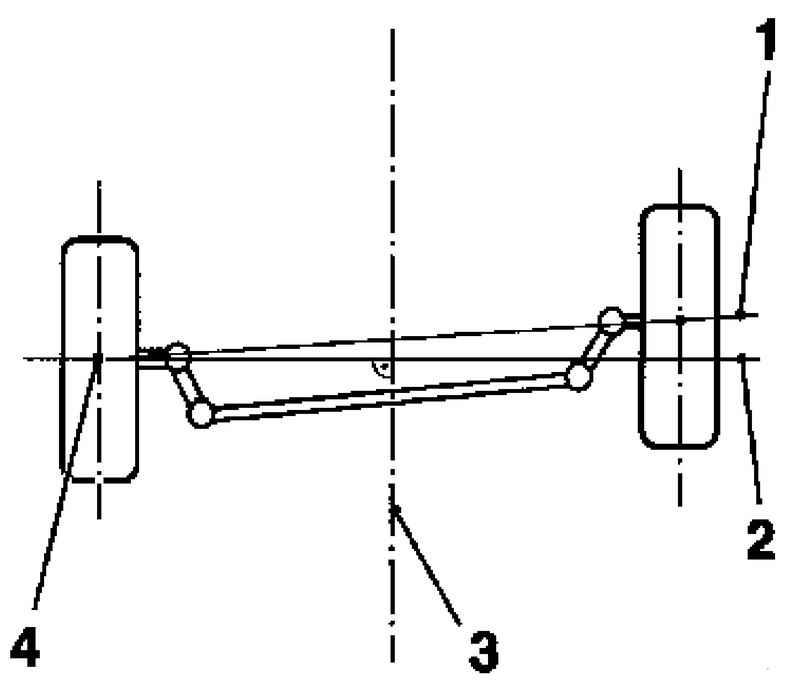

Рис. 4.29. Смещение колеса: 1 – линия углового отклонения; 2 – ось перпендикуляра; 3 – ось симметрии; 4 – точка контакта колеса

Угол является отрицательным, если правое колесо смещено к передней части левого колеса и положительным, если левое колесо смещено к передней части правого колеса.

Смещение колеса измеряется в градусах. Если известна колея, то эти данные можно также выразить в единицах длины.
