3.4.7. Разборка наружного шарнира равных угловых скоростей

Отметьте положения обоймы и корпуса шарнира. Поверните ступицу шарнира в корпусе и извлеките каждый шарик. Укладывайте шарики в порядке снятия, для последующей повторной установки в первоначальные положения.

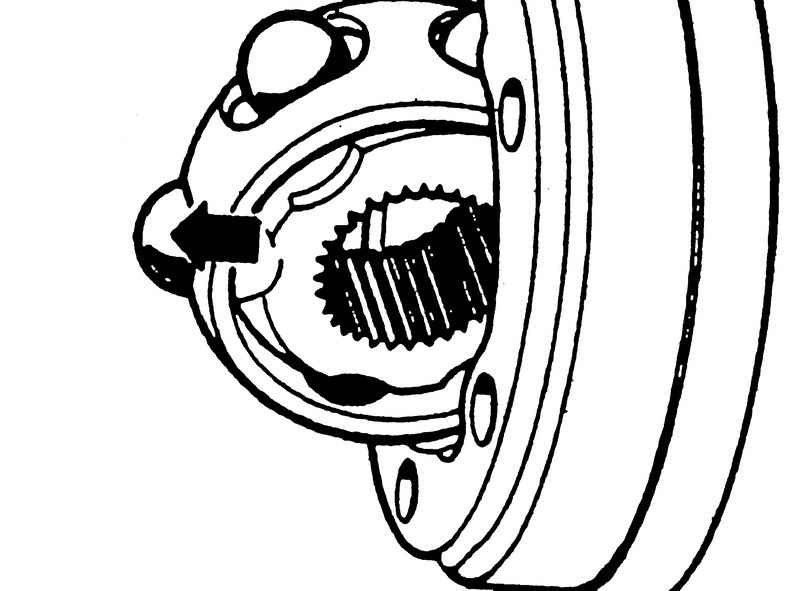

Рис. 3.114. Извлечение шариков

Поверните сепаратор шарнира так, чтобы две прямоугольные щели совместились с корпусом, затем извлеките сепаратор и обойму (рис. 3.114).

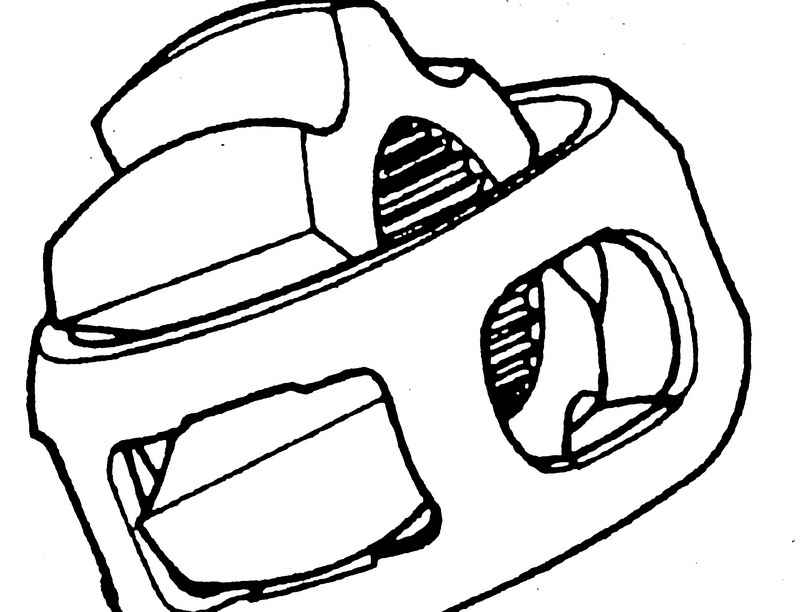

Рис. 3.115. Извлечение сепаратора и обоймы

Поверните обойму в сепараторе так, чтобы одна из частей обоймы вошла в одну из прямоугольных щелей в сепараторе, поверните обойму и извлеките ее (рис. 3.115).

Очистите все детали шарнира и проверьте их состояние. Если имеются следы износа или коррозии, замените шарнир.

Нанесите 45 грамм в корпус шарнира, затем установите сепаратор с внутренней обоймой в корпус шарнира. Последовательно вставьте шарики в обойму, и проверьте, что обойма в сепараторе и корпус установились в исходное положение (по ранее сделанным меткам). Установите новое стопорное кольцо, затем вдавите в шарнир оставшуюся половину смазки (45 грамм).
