3.4.3. Измерение наклонного зазора блока подшипника

ПРИМЕЧАНИЕ Если на установленном колесе есть ощутимый зазор, измерьте его, как указано ниже.

Снимите соответствующее заднее колесо.

Для автомобилей с барабанными тормозными механизмами: снимите тормозной барабан.

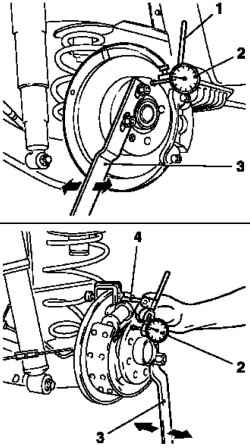

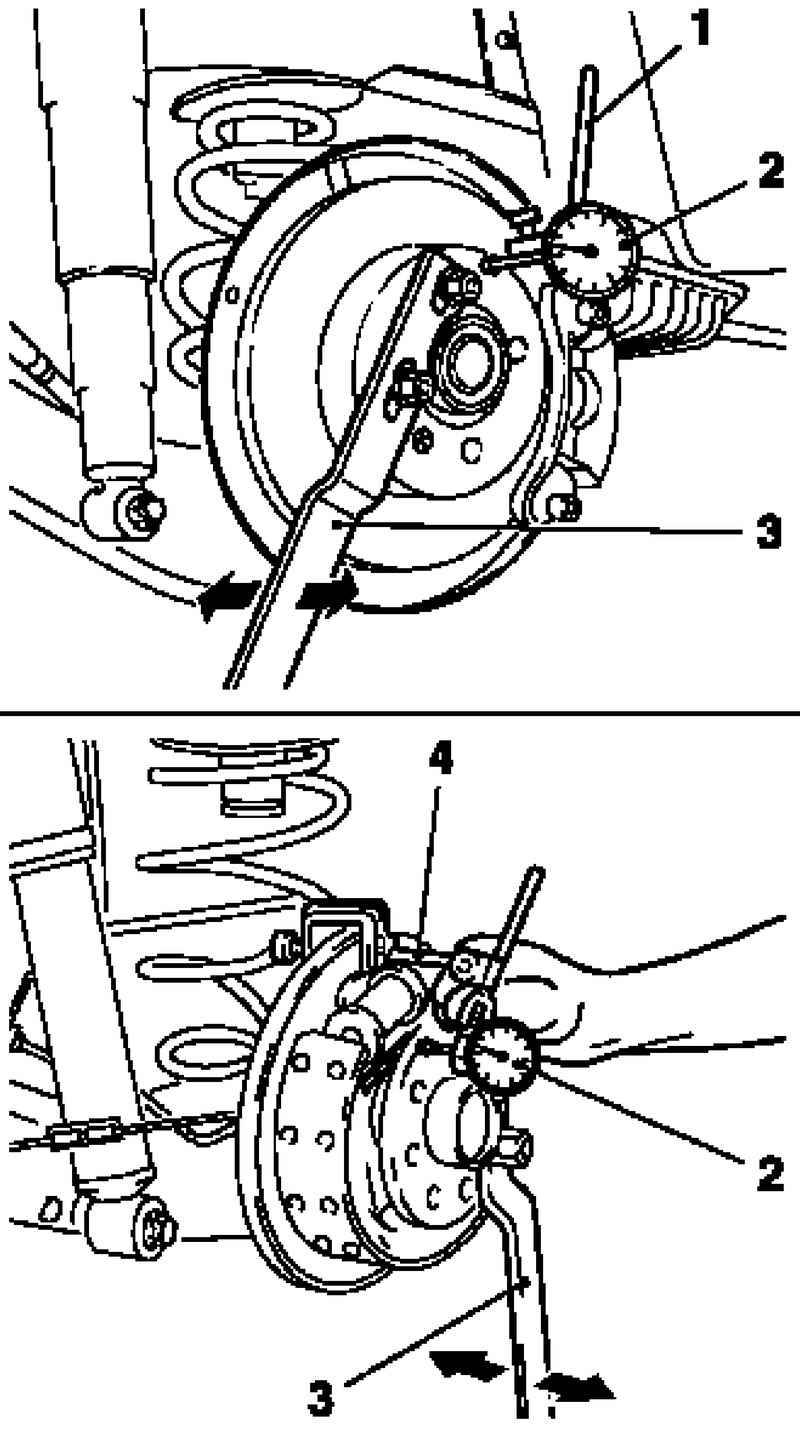

Рис. 3.102. Измерение наклонного зазора блока подшипника: 1 – магнитный держатель; 2 – специальный инструмент; 3 – кронштейн; 4 – специальный инструмент

Присоедините специальный инструмент KM-468-B к ступице колеса (рис. 3.102).

Присоедините специальный инструмент MKM-571-B, к тормозному суппорту или щиту тормозного механизма с помощью магнитного держателя или кронштейна.

Установите датчик, если специальный инструмент MKM-571-B на внешнем краю тормозного диска или подшипника колеса.

Проверьте зазор поднимая немного специальный инструмент KM-468-B.

Максимальный допустимый наклонный зазор: 0,1 мм.

ПРИМЕЧАНИЕ Если это значение превышается, замените подшипник колеса.

Отсоедините специальный инструмент MKM-571-B с кронштейном или магнитным держателем.

Отсоедините специальный инструмент KM-468-B.

Для автомобилей с барабанными тормозными механизмами: установите тормозной барабан

Установите заднее колесо, затяните болты крепления моментом 110 Н·м.
