2.1.14. Simtec 75.1 электронный модуль управления бензиновым двигателем Z 18 XER DOHC-I

Бензиновый двигатель Z 18 XER DOHC-I оснащен электронной системой управления двигателем Simtec 75.1 EMS производства Siemens VDO.

Система управления двигателем обеспечивает регулировку положения распредвалов и управление температурным режимом двигателя. Для выполнения этих функци увеличена вычислительная мощность и установлены дополнительные датчики.

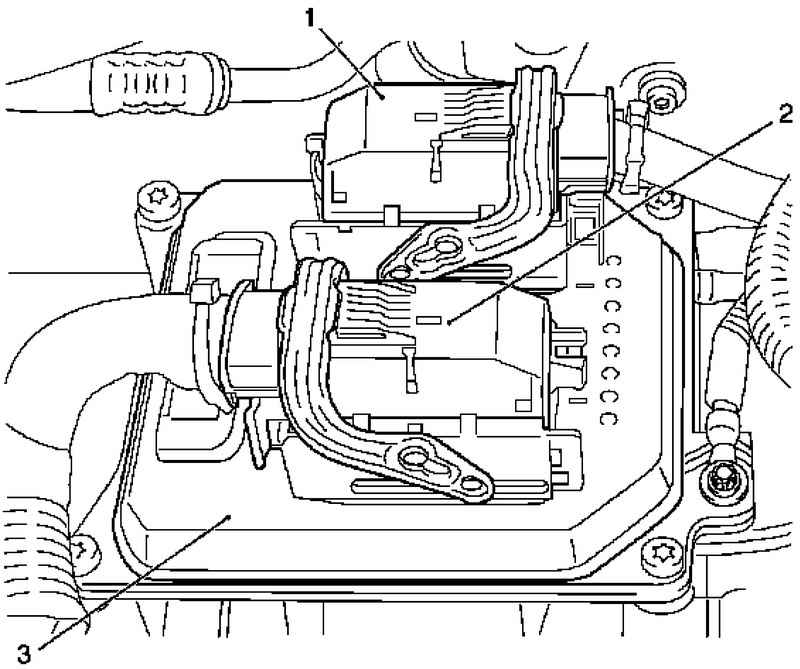

Рис. 2.33. Simtec 75.1 электронный модуль управления бензиновым двигателем: 1 – разъем жгута проводов – жгут проводов двигателя; 2 – разъем жгута проводов – жгут проводов двигателя; 3 – Simtec 75.1 электронный модуль управления двигателем

Усовершенствована конструкция блока управления, размещенного на модуле впуска. Применены новый датчик коленчатого вала и два клапана управления распредвалами привода впускных и выпускных клапанов. Кроме того, установлен новый корпус дроссельного патрубка с подогревом от контура охлаждающей жидкости. Электронный модуль управления двигателем Simtec 75.1 расположен на корпусе впускного коллектора и закреплен четырьмя резьбовыми втулками.

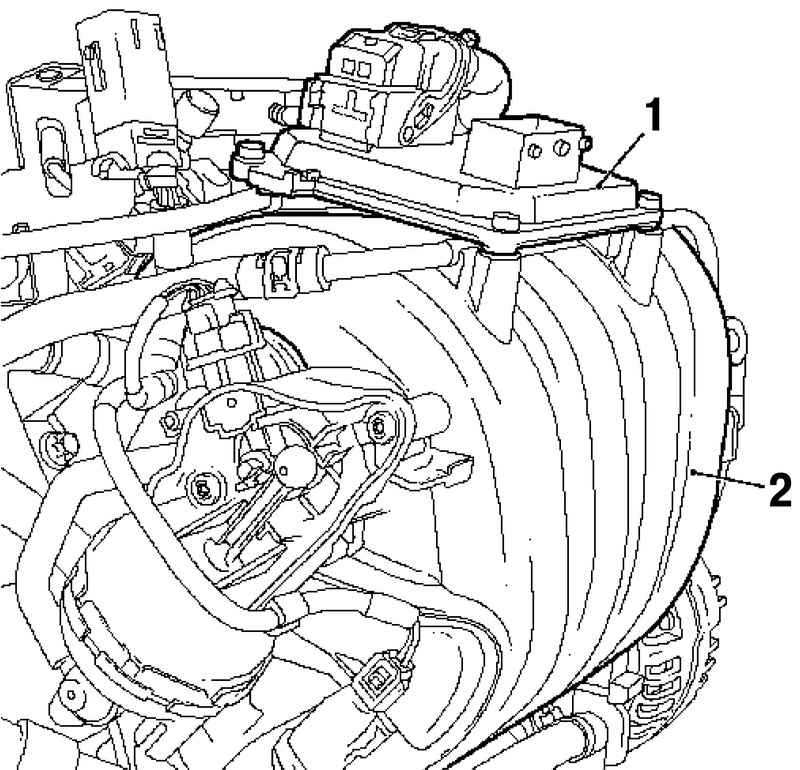

Рис. 2.34. Крепление электронного модуля: 1 – электронный модуль управления двигателем Simtec 75.1; 2 – впускной коллектор

Система управления двигателем имеет следующие отличия от систем двигателей Z 18 XE и Z 16 XEP:

– установлена PCB – печатная плата;

– установлен второй датчик распредвала;

– установлен второй датчик температуры.
