2.1.1. Общие сведения

В 2006 г. бензиновый двигатель Z 18 XER DOHC-I появился в линейке двигателей, устанавливаемых на Zafira-B.

Бензиновый двигатель Z 18 XER является второй модификацией в семействе третьего поколения двигателей среднего размера.

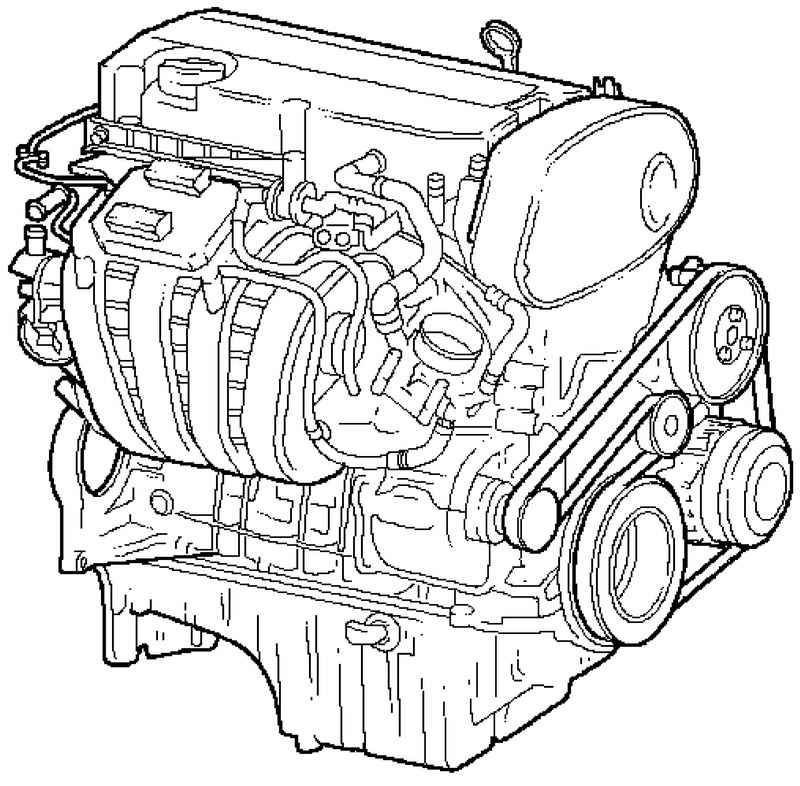

Рис. 2.1. Вид бензинового двигателя Z 18 XER DOHC-I

Благодаря введению двух непрерывно регулируемых распредвалов мощность и крутящий момент двигателя Z 18 XER увеличены по сравнению с уже знакомыми бензиновыми двигателями Z 18 XE и Z 18 XEL, одновременно снижен расход топлива.

Для дальнейшего снижения расхода топлива и массы и улучшения рабочих характеристик бензиновый двигатель Z 18 XER также оборудован новым пластмассовым модулем впуска.

Впускные каналы в головке блока цилиндров бензинового двигателя Z 18 XER DOHC-I также перепроектированы. В новой конструкции двигателя воздушный поток на впуске, который раньше сглаживался в пластмассовом модуле впуска, может подводиться к впускному клапану без завихрений.

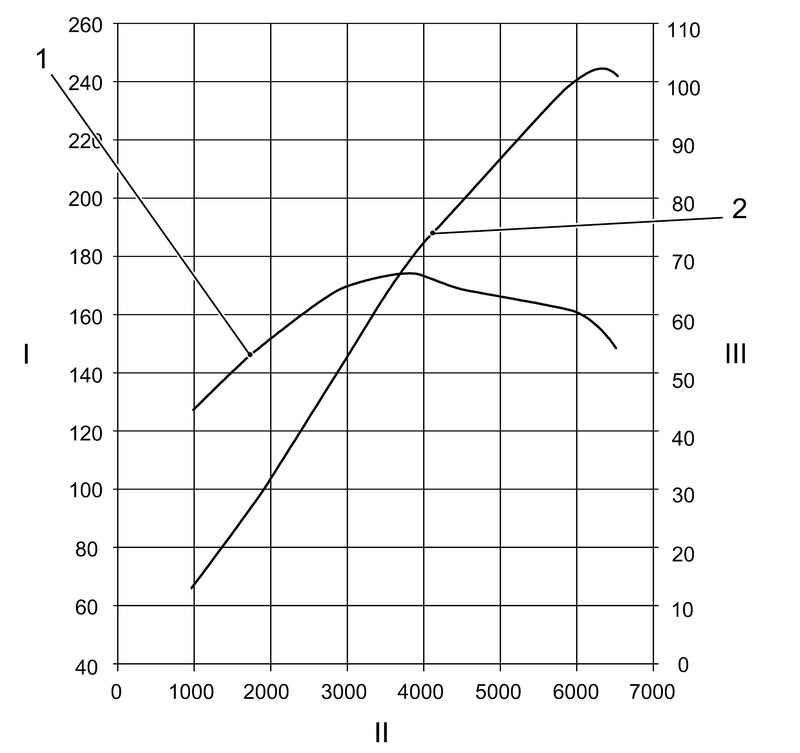

Рис. 2.2. Динамические характеристики крутящего момента и мощности бензинового двигателя Z 18 XER DOHC-I: 1 – кривая крутящего момента; 2 – кривая мощности; I – крутящий момент (Н·м); II – частота вращения двигателя (об./мин); III – мощность (кВт)

Бензиновый двигатель Z 18 XER имеет две звездочки распределительных валов, которые могут быть отрегулированы независимо друг от друга за счет давления масла. Распредвал привода впускных клапанов может быть повернут на 60° вперед относительно угла поворота коленчатого вала, распредвал привода выпускных клапанов – на угол до 45°. Управление положением распредвала осуществляется непрерывно во время работы двигателя и за счет давления масла в механизме регулировки звездочки распределительного вала, который, в свою очередь, контролирует систему управления двигателем в зависимости от нагрузки.

Бензиновый двигатель Z 18 XER DOHC-I использует электронную систему управления двигателем Simtec 75.1 EMS производства Siemens VDO.

Бензиновый двигатель Z 18 XER DOHC-I также оснащен термостатом с многомерной регулировочной характеристикой, которая знакома по бензиновому двигателю Z 16 XEP DOHC. Температура охлаждающей жидкости регулируется системой EMS Simtec 75.1 в зависимости от условий нагрузки и требований двигателя.

Главные особенности бензинового двигателя Z 18 XER DOHC-I перечислены ниже.

1. На двигателе установлены два верхних распредвала с механизмами непрерывной регулировки их положения.

2. Используется новый пластмассовый модуль впуска с двухступенчатым управлением посредством переключающего барабана и новый выпускной коллектор

3. Установлены новые поршни с плавающими поршневыми пальцами и охлаждением.

4. В системе охлаждения использован новый пластмассовый модуль термостата с электронным управлением и многомерной регулировочной характеристикой.

5. В механической части двигателя установлена головка блока цилиндров и блок цилиндров новой конструкции. Оптимизирована работа кривошипно-шатунного привода и привода кулачков.

6. Кроме того на двигателе установлен новый масляный поддон, стандартный для всех двигателей семейства третьего поколения.
